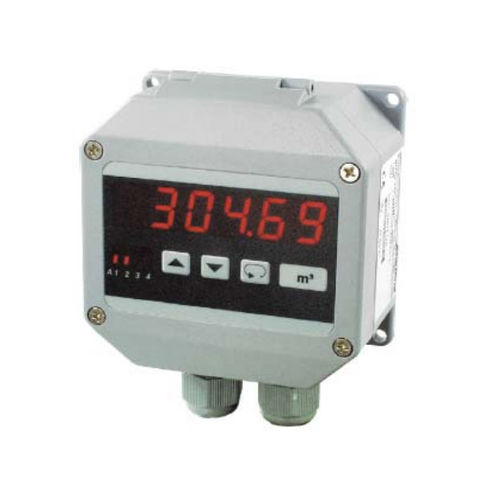

Visualizador alfanumérico DTA 1010

de 5 dígitospara medición de nivel de cubascompacto

Indicador digital del nivel del depósito Características 1 entrada para señales estándar 0/4-20 ma o 0/2-10 v cc 1 entrada para corrección automática del nivel de llenado, opcional: 2. entrada para transmisor de medición de presión indicación de volumen o masa (peso) 6 formas de depósito estándar y especiales seleccionables máx. 2 salidas de alarma, relé inversor, función mín./máx tipo de protección ip 65 alcance de visualización dígitos 0...999999 posibilidad de ajuste sin presión Descripción El indicador digital de contenido de tanques DTA 1010 puede determinar el contenido de tanques de diversas formas, incluso cuando no existe una relación lineal entre la altura de llenado y el contenido, es decir, el sistema compensa las formas de tanque no estandarizadas. La medición se basa en la presión hidrostática o la presión diferencial (con 2 sensores de presión) o en sensores de distancia (por ejemplo, ultrasonido, radar, potenciómetro). El dispositivo ofrece la posibilidad de conectar un sensor de nivel adicional. Cuando se alcanza un nivel determinado, la pantalla se corrige al valor que corresponde a la altura de llenado del depósito en el que se ha instalado el sensor de nivel. La programación se realiza en el teclado de membrana situado en la parte frontal. Las salidas de alarma pueden programarse como funciones mínimas o máximas. Los estados de conmutación se indican mediante LED. Cuando el filtro digital está activado, se calcula y visualiza continuamente la media de 16 valores de medición. Se proporciona una señal analógica en el rango 0...20 mA / 0...10 V DC o 4...20 mA / 2...10 V DC que es proporcional al contenido del depósito. El cambio de una señal de corriente a una de tensión depende de la carga (> 500 Ω a la tensión).
