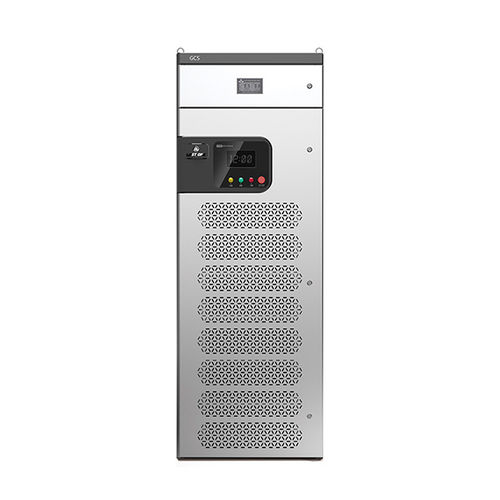

Compensador active HYAPF

PFCde armónicoautomático

Juego completo de filtro de potencia activa HYAPF (abreviado como filtro activo) 1 Breve introducción y diagrama esquemático del efecto de filtrado El filtro activo HYAPF puede detectar la corriente cargada en tiempo real a través del transformador de corriente externo, extrayendo los componentes armónicos de la corriente cargada calculada por el DSP interno, y luego entregarla al IGBT interno a través de la señal PWM. El inversor de control producirá una corriente del mismo tamaño y en dirección opuesta al armónico cargado y la inyectará en la red eléctrica para compensar la corriente armónica, y así filtrar las funciones. Compensación armónica: El APF puede filtrar de dos a cincuenta veces de armónicos al mismo tiempo. Compensación de energía reactiva: Compensación capacitiva e inductiva (de -1 a 1) sin escalonamiento Compensación de desequilibrio de tres fases: Compensación trifásica de desequilibrio de potencia activa, compensación trifásica de desequilibrio de potencia reactiva y compensación de fase. Los tiempos de conmutación de los semiconductores pueden ser de más de 10000 veces por segundo, con una respuesta rápida y una gestión instantánea.
