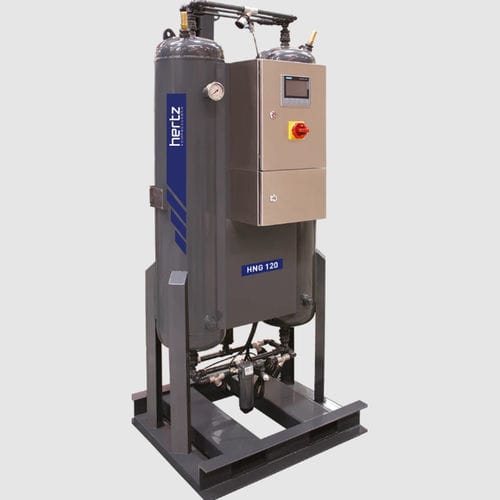

Generador de nitrógeno puro HNC series

CMSPSAcompacto

Produzca sus necesidades de nitrógeno de forma continua con el generador de nitrógeno de la serie HERTZ HNG. Ahorre tiempo, dinero y espacio. La serie HNG es muy fácil de usar gracias a su estructura sencilla, su diseño compacto y su funcionamiento totalmente automatizado. El sistema de generación de nitrógeno de tipo PSA (Pressure Swing Adsorption) se utiliza para separar y enriquecer el nitrógeno del oxígeno empleando CMS (Carbon Molecular Sieve) como adsorbente. El Tamiz Molecular de Carbono (CMS) adsorbe las moléculas de Oxígeno y Vapor de Agua bajo cierta presión - mientras que permite el paso del Nitrógeno. Las moléculas de nitrógeno (de 4,3 Angstrom de tamaño) pasan a través de la columna, pero las moléculas de oxígeno (de 3,9 Angstrom de tamaño) se adsorben en el tamiz molecular de carbono (de 4 Angstrom de apertura) El ciclo se compone de los siguientes pasos Proceso PSA A. Paso de presurización: Proceso para aumentar la presión de adsorción en la torre de adsorción bajo la condición de operación seleccionada. B. Paso de adsorción: Se genera gas nitrógeno a presión constante. C. Paso de soplado: Restauración en la torre de adsorción. D. Etapa de purga: Etapa para restaurar completamente la torre de adsorción. E. Etapa de ecualización de la presión: Etapa en la que se puede reducir la pérdida utilizando una parte de la energía que se va a perder. Sistema de adsorción El generador de nitrógeno consta de dos recipientes de adsorción llenos de CMS, un conjunto de válvulas, filtros de aire, regulador de presión principal y un tanque receptor de producto. El aire limpio y seco se dirige a uno de los lechos del adsorbedor, donde el oxígeno y el vapor de agua se adsorben más rápidamente que el nitrógeno en la estructura de poros del CMS, aumentando así la pureza del nitrógeno de la corriente de gas del producto hasta el nivel deseado (95 - 99,999 %, según requiera el cliente). Este producto fluye fuera de la parte superior del lecho de adsorción, a través del ,
