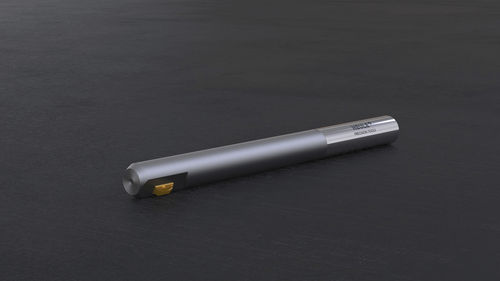

Herramienta de achaflanado para máquina herramienta SNAP series

La gama de herramientas incluye herramientas de chaflanado para orificios de 2,0 mm a 35,0 mm de diámetro. Por medio de cartuchos, se pueden achaflanar diámetros de orificios de cualquier tamaño. La capacidad de chaflanado es de 0,2 mm a 1,5 mm, según la cuchilla. La capacidad chaflanado y ángulo del chaflán de la cuchilla SNAP están definidos geométricamente y solo pueden modificarse utilizando una cuchilla con un diseño diferente. La familia de herramientas SNAP consta de tres tipos de grupos, que se diferencian por sus dimensiones. Por un lado está SNAP 2 – 4, por otro, SNAP 5 – 20, así como las herramientas de cartuchos. Las herramientas de chaflanado más grandes están diseñadas en una sola pieza y las más pequeñas se componen de un cuerpo y una carcasa de cuchilla. El sencillo desarrollo, junto con el proceso totalmente mecánico, garantizan un funcionamiento fiable durante el achaflanado. Las cuchillas especialmente afiladas de la herramienta de biselado SNAP están disponibles como variantes de corte hacia delante y hacia atrás o solo hacia atrás. Esta cuchilla de chaflanado se mantiene móvil en el cuerpo de la herramienta mediante un bulón de control bajo la presión de un muelle. Las cuchillas pueden sustituirse a mano y, por tanto, puede hacerse directamente en la máquina. Descripción de los pasos del proceso La cuchilla produce el chaflán deseado con el avance por vuelta y la velocidad de trabajo. En cuanto se alcanza la capacidad chaflanado definida mediante la geometría de la cuchilla, esta se retrae radialmente en el cuerpo de la herramienta. A partir de ese momento
