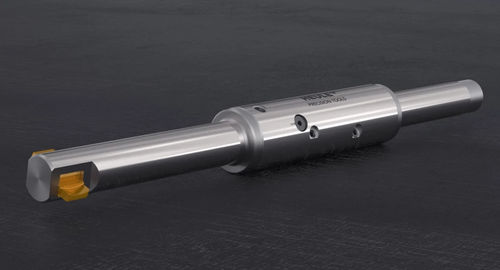

Herramienta de achaflanado para máquina herramienta DEFA series

La gama DEFA consta de tres series de herramientas. Dentro de estas series, hay varias gradaciones de diámetro que cubren una determinada gama de diámetros de orificios. La capacidad de chaflanado es variable y se puede ajustar en cualquier momento directamente en la herramienta, desde 0,1 hasta un máximo de 2,0 mm en función de la dimensión del orificio. Desarrollo La herramienta de biselado DEFA cuenta con dos cuchillas de metal duro intercambiables con una geometría de corte especial. Ambas cuchillas de chaflanado se mantienen móviles mediante una unidad de control bajo la presión de un muelle. Esta presión y la fuerza de la cuchilla resultante pueden ajustarse al material a mecanizar. Las dos cuchillas de chaflanado están interconectadas de forma rígida, lo que permite también el mecanizado de orificios con ranuras longitudinales o transversales. Al girar el tornillo de ajuste, el diámetro del chaflán se ajusta de forma sincronizada y continua. Descripción de los pasos del proceso Sin girar la pieza ni detener el eje, DEFA elimina las rebabas de ambos bordes de los orificios y les proporciona un chaflán con diámetro exacto. El chaflanado se realiza desde el mismo lado que la operación de perforación anterior. La cuchilla elimina primero la rebaba existente en el orificio. En cuanto las cuchillas chocan con la superficie de la pieza, una superficie de control inclinada y no cortante en las cuchillas controla el corte del chaflán, así como la retracción de las cuchillas en el cuerpo de la herramienta. A continuación, la herramienta de biselado pasa por el orificio con un husillo giratorio. Gracias a la superficie coronada de la cuchilla, DEFA
