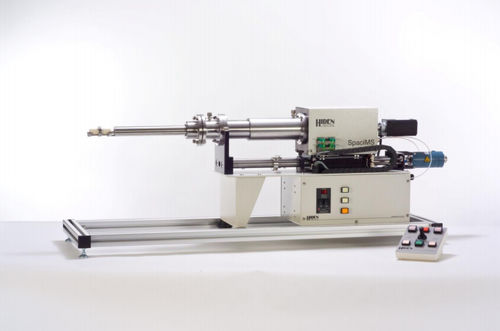

Analizador de gas SpaciMS

de temperaturaautomático

Un sistema para determinar la química del reactor intracatalizador Spaci-MS permite la determinación de especies y perfiles de temperatura tanto radiales como axiales, con una alta resolución espacial y temporal y con una interferencia insignificante en el flujo o la temperatura. La entrada múltiple de 16 canales está acoplada a la MS de transitorios rápidos de Hiden para proporcionar una cartografía automática y rápida de las distribuciones de temperatura y especies. El Hiden Analytical spatially resolved capillary inlet MS (SpaciMS) es el primer instrumento de este tipo disponible en el mercado. El SpaciMS de entrada fue concebido y desarrollado originalmente por investigadores del Laboratorio Nacional de Oak Ridge y Cummins, Inc. para estudiar la catálisis del diésel (1) y se ha seguido desarrollando para toda una serie de aplicaciones. Las 16 sondas de muestreo capilar y los termopares están dispuestos en una matriz X-Y. Un desplazamiento Z permite el movimiento y el posicionamiento preciso del conjunto en el plano Z. En la práctica habitual, las 16 sondas de muestreo capilar son analizadas secuencialmente por el MS. A continuación, se acciona el desplazamiento Z para mover el conjunto de sondas de muestreo a la siguiente posición Z incremental y se repite la secuencia de análisis. Al finalizar, los datos analíticos proporcionan una representación espacial de la temperatura y la composición del gas de muestra del volumen encerrado en el conjunto X-Y a lo largo de la distancia Z incremental total movida. 16 Sistema de entrada capilar Posición de la corriente de muestreo controlada por software Z-Drive para el posicionamiento de las posiciones de entrada Entradas de termopar para la medición de la temperatura en el punto de muestreo Mínimamente invasivo Mapeo en 3-D de la composición del gas dentro del reactor Alta distribución temporal
