Galga extensiométrica soldable WTN series

dinámica

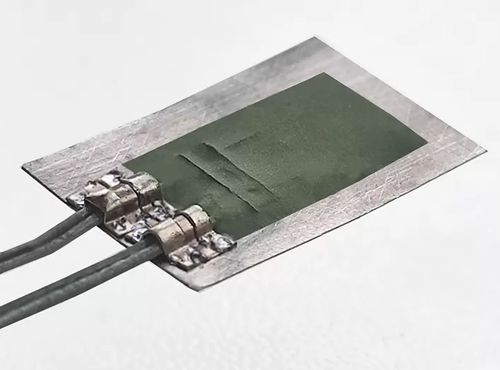

Las bandas extensométricas soldables de alta temperatura están dedicadas a la medición de deformaciones en los detalles de maquinaria y equipos sometidos a cargas dinámicas en un rango de temperatura de -269...+900°C. Estas bandas extensométricas están diseñadas para su instalación en lugares donde la adhesión con cementos cerámicos no es posible, ya sea debido a la complicación en la preparación de la superficie (pulido, desengrasado, etc.) o debido a las grandes dimensiones del objeto de prueba (no puede ser tratado térmicamente para el curado del cemento). Desde el punto de vista constructivo, una banda extensométrica de la serie WTN es una banda extensométrica de alambre de la serie STN, instalada sobre un pequeño trozo de lámina metálica delgada con cemento cerámico y protegida con barniz de organosilicio. La rejilla sensible de la galga está hecha de alambre de níquel-cromo de 20...30 um de diámetro. El material de soporte es una superaleación de níquel-cromo resistente a la oxidación y a la corrosión. Este material se selecciona para que coincida con el coeficiente de dilatación térmica de la rejilla sensible. La rejilla sensible se instala en el soporte utilizando cemento cerámico de alta temperatura, aplicable para un funcionamiento a largo plazo a 900°C. El cemento cerámico también actúa como capa aislante entre el soporte y la rejilla. La capa de cemento se protege contra la humedad con un barniz de organosilicio. Los hilos conductores se fabrican en un cable de 2 núcleos de cromel/alumel en funda de trenza de sílice. El diámetro típico de los núcleos es de 0,3 mm, pero puede cambiarse a petición. La longitud típica de los hilos conductores es de 100 mm.
