Equipo de calibración de proceso TFGD-4001

compactomanual

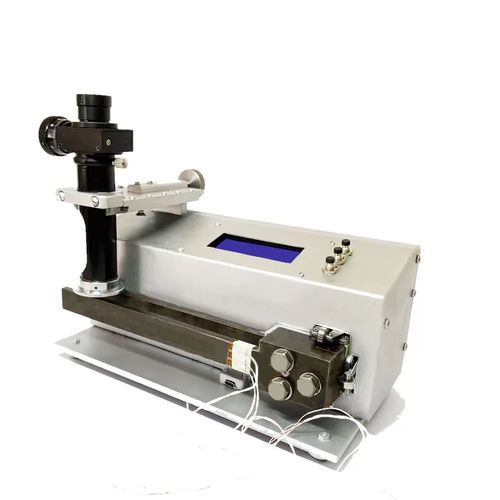

TFGD-4001 se utiliza para la calibración dinámica de bandas extensométricas de todo tipo, que se utilizan para probar piezas de turbinas de gas y motores turborreactores directamente en un objeto a escala real. Puede utilizarse para la calibración de bandas extensométricas para todo tipo de ensayos en banco (estáticos, dinámicos). Otra posible aplicación es la determinación de los factores de conversión de las señales eléctricas de las bandas extensométricas (conectadas en circuitos de medio puente o puente completo) en magnitudes mecánicas que surgen en los objetos de prueba. El TFGD-4001 se fabrica en carcasa metálica rectangular con un factor de forma compacto. La medición de la amplitud de oscilación del vástago de la horquilla vibratoria se realiza visualmente utilizando un ocular óptico externo con una extremidad lineal. El diapasón está montado de forma inequívoca, lo que elimina la necesidad de ajustar manualmente el enfoque del ocular. La parte interior del panel frontal del TFGD-4001 tiene un conector de resorte plano de 12 canales para la conexión de bandas extensométricas. También hay un bolsillo especial para la colocación de las bobinas de cables conductores para evitar que se desenrollen durante el funcionamiento y la creación de interferencias. En la parte exterior del panel frontal se encuentra el conector para el equipo de pruebas, el interruptor de amplitud fija y el interruptor de alimentación. El cable de alimentación y el terminal de tierra se encuentran en el panel trasero. El juego de entrega incluye 1 o más (según el pedido) diapasones, fabricados en acero de clase AISI 4340, fijados con tres tornillos M8. Cada horquilla vibratoria se suministra con certificado de graduación. La identidad de la frecuencia de oscilación se alcanza mediante la selección del grosor y el pulido preciso de las mitades del diapasón durante el proceso de fabricación. Propiedades del diapasón: - Tensión en la base del diapasón 0,5 - 10 kg/mm2 - Precisión de la deformación medida ±10 ppm de deformación relativa
