Máquina curvadora eléctrica

de perfilesvertical

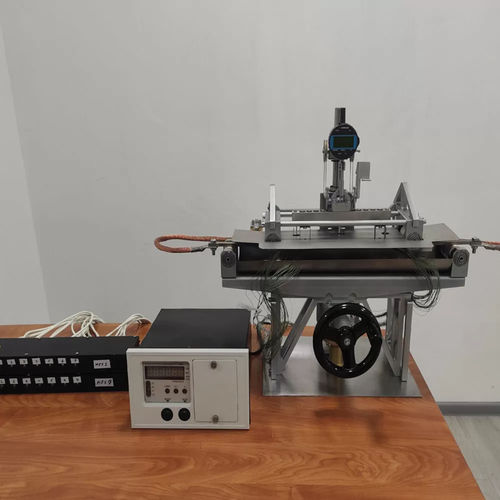

La herramienta utiliza una viga de graduación con sección transversal constante, que se carga mediante el esquema de flexión pura. El medidor de deformación de la viga se coloca en la viga independientemente de la unidad de potencia de la herramienta. La herramienta proporciona la reproducción de la deformación de 0 a 3000 ppm de deformación relativa a temperaturas de hasta 800°C o 1000°C, dependiendo del material de la viga de graduación. El sistema especial de posicionamiento del medidor de la deformación de la viga dispone de una guía vertical precisa. Gracias a esta guía, se garantiza la reproducibilidad de las mediciones mientras el medidor se levanta entre mediciones para minimizar el impacto térmico de la viga calentada, y luego se instala de nuevo en la viga. El sistema de medición móvil está equilibrado para minimizar el efecto de la fuerza sobre la viga. El calentamiento de la viga se realiza haciendo pasar corriente eléctrica a través de ella. La regulación de la temperatura establecida se realiza mediante un regulador electrónico PID, basado en la señal del termopar, instalado en la viga.
