Sistema de medición antirrobo RM2610

de vídeopara electrodos

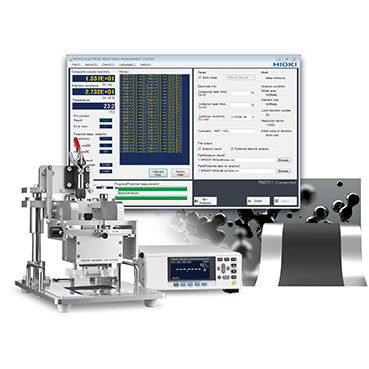

SISTEMA DE MEDICIÓN DE LA RESISTENCIA DE LOS ELECTRODOS RM2610 Cuantificar la resistencia de la capa compuesta y la resistencia de la interfaz en las hojas de electrodos de las baterías de Li-ion Visión general El RM2610 aísla y cuantifica las características de resistencia de las placas de electrodos, un componente principal de las baterías de iones de litio (LIB), como dos componentes: la resistencia de la capa compuesta y la resistencia de la interfaz entre la capa compuesta y el colector. El sistema permite a los usuarios visualizar estas dos cantidades midiendo la superficie de la hoja de electrodos con un dispositivo de prueba que consiste en un conjunto de sondas de prueba y luego utilizando técnicas analíticas patentadas para cuantificarlas Características principales -Medir la resistividad compuesta [Ωcm] -Medir la resistencia de la interfaz entre la capa compuesta y el colector de corriente [Ωcm^2] Sistema de Medición de Resistencia de Electrodos RM2610 - Desde la configuración hasta la prueba El HIOKI RM2610 separa la resistencia de los electrodos positivos y negativos de las baterías de iones de litio (LIB) en la resistencia de la capa compuesta y la resistencia de la interfaz (la resistencia de contacto entre el colector de corriente y la capa compuesta) y cuantifica los resultados para su posterior análisis. Este vídeo muestra cómo configurar y comenzar la medición. Sistema de Medición de la Resistencia de los Electrodos RM2610 - Cómo realizar un mantenimiento regular Introduciendo los procedimientos para verificar la continuidad entre las sondas, el medidor de resistencia y el DUT, así como el aislamiento entre las sondas. Debido a que el dispositivo de prueba no tiene que ser removido del sistema sino simplemente girado para orientar el cabezal de la sonda hacia adelante, la limpieza e inspección de la sonda es extremadamente fácil.
