Accesorio para ensayo IM series

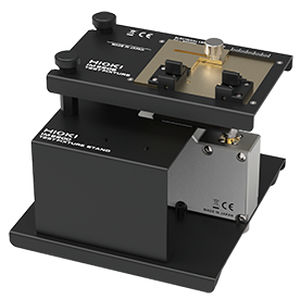

PRUEBA DE FIJACIÓN IM9202 Equipo de prueba todo en uno para la prueba de alta frecuencia de 600 MHz de un rango diverso de componentes Visión general Los medidores de LCR y los analizadores de impedancia de Hioki van desde dispositivos de DC a 3 GHz para adaptarse a una amplia gama de aplicaciones en la prueba de componentes electrónicos. El aparato de prueba IM9202 admite pruebas de alta frecuencia de hasta 600 MHz cuando se combina con la serie de Analizadores de Impedancia IM7580, y ofrece un mecanismo de puesta en marcha único que permite validar componentes y dispositivos de diversas formas y tamaños, incluidos los chips RFID y NFC. Características principales - Aparato de prueba para el ANALIZADOR DE IMPEDANCIA Serie IM7580 - Pruebas de alta frecuencia hasta 600 MHz - Pruebe la impedancia de los dispositivos en una diversa gama de formas y tamaños, incluyendo dispositivos con plomo/por medio del agujero, SMD, y chips RFID y NFC - Ayuda a identificar correctamente la frecuencia de auto-resonancia (SRF) y la resistencia en serie equivalente (ESR) para validar el rendimiento de los componentes Especificaciones Rango de frecuencia - DC a 600 MHz Tamaños de paquetes compatibles - LIDERADO Axial - Espaciado de plomo (longitud del cuerpo del componente): 1 mm a 25 mm - Longitud del plomo: 2 mm a 10 mm - Altura para liderar: Máximo 2,5 mm Radial - Espacios de plomo: 2 mm a 26 mm - Longitud del plomo: Mínimo 2 mm SMD - Longitud: 1,6 mm a 23 mm - Ancho: Mínimo 0.8 mm - La altura: Mínimo 0,65 mm Estructura de los electrodos - 2-terminales
