Sistema de medición antirrobo 3930

por contacto directomultivías

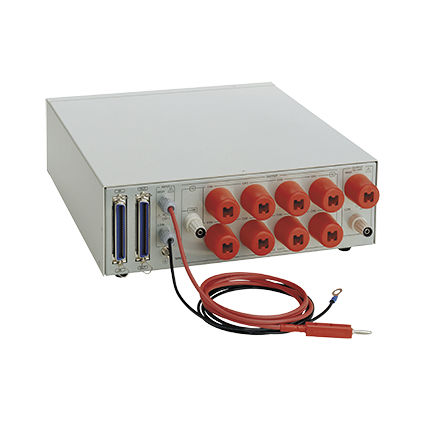

ESCÁNER DE ALTO VOLTAJE 3930 Escáner de alto voltaje de 5kV AC/DC que soporta pruebas automáticas multipunto Visión general El Hioki 3930 es un probador auxiliar pasivo que está conectado y controlado por el probador automático de aislamiento/no obstante Hioki 3153 o un secuenciador, y está diseñado para permitir con seguridad la prueba de múltiples puntos con un mínimo de cambios de conexión. Características principales -Salida del alto voltaje de entrada de un canal seleccionado por el usuario - 8 ch por unidad (modo simple), con hasta 32 ch (4 unidades conectadas) -Emisiones de alto voltaje aisladas, líneas de señales de control y suministro de energía -Controla usando la función del programa 3153 o con un secuenciador estándar Especificaciones básicas Modos de operación - Multi-modo: Escaneo de puntos seleccionados por el usuario para 4 ch altos / 4 ch bajos Modo único: Escaneo común de alta 8 ch - común Tensión nominal utilizada - 5 kV AC / 5 kV DC Indicaciones de funcionamiento - Las lámparas se encienden cuando se suministra energía y cuando un canal especificado está funcionando [Área de relevos] Máximo voltaje abierto y cerrado - 5000 V DC, 5000 V AC Corriente máxima de apertura y cierre - 1,0 A (capacidad de apertura y cierre: 50 W) Resistencia de contacto indirecta del punto de contacto - 500 mΩ o menos, con 1 mA AC Capacidad máxima del punto de contacto - 50 W Tiempo - Tiempo de operación: 6 ms o menos, Tiempo de recuperación: 6 ms o menos Fuente de alimentación - VSCV 24 V DC, ±10% (aplicada usando el conector de entrada de la señal de control), 12 VA máx. Dimensiones y masa - 316 mm (12.44 in) W × 100 mm (3.94 in) H × 350 mm (13.78 in) D, 4.2 kg (148.1 oz) Accesorios - Cable de conexión del conector de la entrada de control ×1, Cable de prueba de alta tensión 9615-01 (rojo) ×8, Cable de prueba de alta tensión (negro) ×1, Cable de conexión a tierra ×1, Manual de instrucciones ×1
