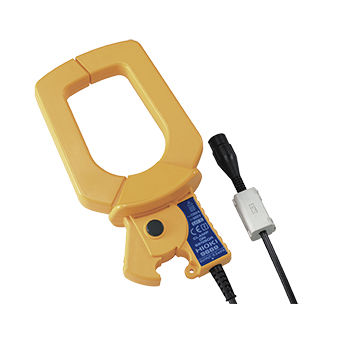

SENSOR DE PINZA EN EL SENSOR
9669
Para medir la corriente de carga, el sensor de salida de voltaje
1000 A AC
Visión general
Los sensores de corriente Hioki son los mejores dispositivos de su clase para usar con medidores de potencia y PQA. El 9669 es un sensor de pinza de 1000A AC con salida de voltaje para medir la corriente de carga.
CAT III 600V
Características principales
-Para los dispositivos inversores o las líneas de energía comercial
-Medir hasta 1000 A
Especificaciones básicas (Precisión garantizada por 1 año, Precisión post-ajuste garantizada por 1 año)
Corriente nominal de medición - 1000 A AC
Corriente máxima de medición - Continua 1000 A (45 a 66 Hz)
Tasa de salida - 0.5 mV AC/ A
Exactitud de la amplitud (45 a 66 Hz) - ±1,0% rdg. ±0,01% f.s.
Precisión de fase - ±1° (45 Hz a 5 kHz)
Características de la frecuencia de la amplitud - Dentro de ±2% a 40 Hz - 5 kHz (desviación de la precisión)
Máximo voltaje nominal a tierra - 600 V AC rms o menos
Diámetro del conductor medible - φ 55 mm (2,17 pulgadas) o menos
80 × 20 mm, barras de Buss
Temperatura y humedad de funcionamiento - 0°C a 50°C (32°F a 122°F), 80% RH o menos (sin condensación)
Impermeabilidad al polvo y al agua - N/A
Dimensiones y masa - 99,5 mm (3,92 in)W × 188 mm (7,40 in)H × 42 mm (1,65 in)D, 590 g (20,8 oz)
Longitud del cable 3 m, terminal de salida: BNC
---
