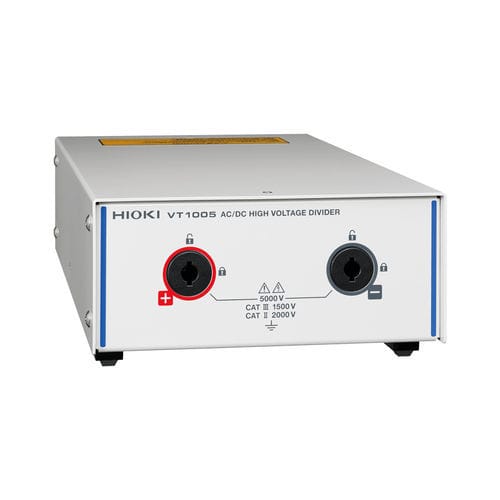

Divisor de tensión VT1005

de alta tensión

Medición segura de altas tensiones de hasta 5000 V Detectar efectos de mejora de la eficiencia del orden del 0,1% Los inversores utilizados en aplicaciones ferroviarias y de sistemas de alimentación convierten la energía de alta tensión. Para medir la eficiencia de dichas conversiones, es necesario medir tensiones de 1000 V y superiores. El VT1005 divide tensiones de hasta 5000 V y las envía a un analizador de potencia.Para medir la eficiencia de los inversores de alta eficiencia con un alto grado de precisión, es necesario poder medir con exactitud la potencia desde CC hasta altas frecuencias. Gracias a su excelente planitud de frecuencia, el VT1005 permite realizar mediciones precisas a frecuencias que van desde la onda fundamental hasta componentes de frecuencia de conmutación. Características principales Máx. Entrada 5000 V (*1) 2000 V CAT II 1500 V CAT III Precisión de medición ±0,08% (CC) ±0,04% (50/60 Hz) ±0,17% (50 kHz) Planitud de frecuencia: ±0,1% Banda de amplitud 200 kHz Típ. ±0,1° Banda de fase 500 kHz Típ. (*2) Banda de medida: DC a 4 MHz (-3 dB) Resistencia al ruido: CMRR 80 dB Típ. (100 kHz) Método de entrada diferencial
