Sobrepresor de gas GBS series

de oxígenode aceitede aire comprimido

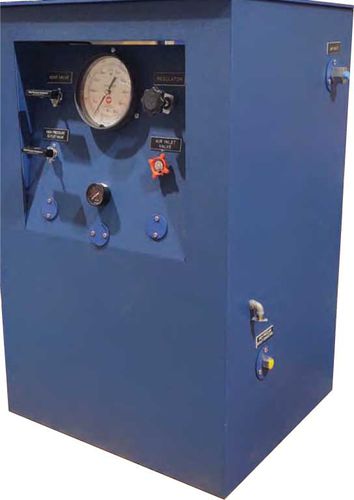

Los sistemas de refuerzo de gas modelo GBS-30 y GBS-60 están completos y listos para funcionar. Todo lo que se requiere es un suministro de aire para la bomba (aproximadamente 70 psi) y un contenedor de gas comprimido disponible en el mercado La consola de acero mide 26" de ancho, 24" de profundidad y 40" de alto e incluye válvulas manuales, regulador de aire, filtro y lubricador, manómetro de aire, manómetro de alta presión, depósito, filtro de aceite, bomba, reforzador de gas y tubos y accesorios de alta presión relacionados El funcionamiento es por medio de una bomba hidráulica accionada por aire que presuriza un extremo del reforzador de gas que luego comprime el gas en el extremo opuesto del reforzador. Para ello, la válvula de entrada de gas se abre para permitir que el gas llene el extremo de gas del reforzador. Las válvulas de retención están previstas para permitir el flujo de gas en una sola dirección. Con la válvula de salida de gas abierta, se acciona la bomba hidráulica para presurizar el extremo hidráulico del reforzador. De este modo, el gas se comprime en el reforzador. Si no se alcanza la presión requerida al final de la carrera, el reforzador de gas puede reciclarse fácilmente para carreras adicionales Tenga en cuenta que el manómetro de estos sistemas está conectado al lado hidráulico del reforzador. En el modelo GBS-30, que tiene una relación de 1 a 1, hay una lectura directa de la presión en el extremo de gas del reforzador. El modelo GBS-60 tiene una relación de 30 a 1 y el manómetro indicará en consecuencia una lectura de una trigésima parte (1/30) de la presión real en el extremo de gas del amplificador. Se puede suministrar un manómetro adicional para conectarlo al extremo de gas del reforzador y obtener lecturas directas de la presión del gas Los detalles de los reforzadores de gas se muestran en la página 117. Estos sistemas no deben utilizarse con hidrógeno u oxígeno.
