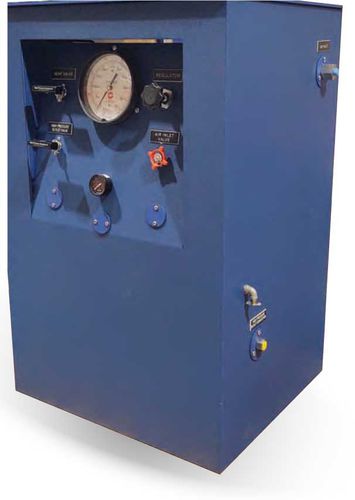

Grupo de bombeo autocebante PS-150

estacionarioindustrial

El sistema de bombeo modelo PS-150 está diseñado para generar una presión hidráulica de hasta 150.000 psi mediante una bomba hidráulica neumática y un intensificador. El intensificador de relación 10 a 1 se ilustra completamente en la página 73. Este sistema está completo y listo para funcionar, requiriendo solamente la conexión de un suministro de aire de aproximadamente 80 psi. La consola de acero tiene 26" de ancho, 24" de profundidad y 40" de alto e incluye válvulas manuales, regulador de aire, filtro y lubricador, manómetro de aire, manómetro de alta presión, depósito, filtro de aceite, bomba (0-16.000 psi), tubos de alta presión y accesorios relacionados. El manómetro de 0-20.000 psi se conecta al lado de baja presión del intensificador que tiene una relación de 10 a 1. La presión en el lado de alta presión del intensificador se determina así multiplicando la lectura del manómetro por 10. Se debe permitir una pequeña variación por la fricción de la empaquetadura del intensificador. La bomba hidráulica accionada por aire presuriza el sistema a 16.000 psi con las válvulas "A" y "B" cerradas y el pistón del intensificador se coloca automáticamente en el extremo de baja presión de su carrera. Con las válvulas "A" y "C" cerradas, la válvula "B" se abre para permitir que la bomba presurice el extremo de baja presión del intensificador. El fluido en el extremo de alta presión del intensificador se presuriza así con una relación de 10 a 1. Si el intensificador llega al final de su carrera antes de alcanzar la presión deseada, el intensificador puede ser reciclado. El rendimiento del intensificador es de aproximadamente 1,2 pulgadas cúbicas por carrera.
