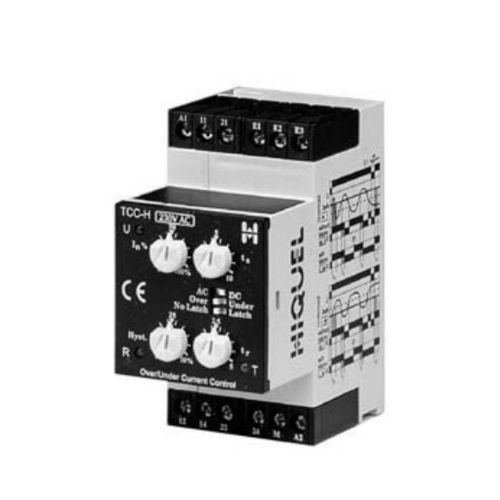

Relé de control de sobreintensidad TCC-H series

de subintensidad2NA/NCAC/DC

- ajustes de nivel e histéresis - Indicadores LED de alimentación - contacto y temporizador de reacción Al aplicar la tensión de alimentación, el relé de salida se conecta y se inicia el periodo de temporización ts. Control de corriente sin función latch (auto reset). Al final de ts, cuando la corriente medida supera el umbral establecido, se inicia el periodo de temporización tr se inicia. Al final de tr, el relé de salida conmuta si la corriente medida sigue superando el umbral. El relé de salida se rearma inmediatamente cuando la corriente medida alcanza el valor de histéresis ajustado. Control de corriente con función latch (rearme manual). Al final de , si la corriente medida supera el umbral establecido, se inicia el periodo de temporización. Al final de , el relé de salida conmuta y permanece en este estado, incluso si la corriente medida alcanza el valor de histéresis ajustado. Para restablecer el relé es necesario accionar un reset externo (S1)
