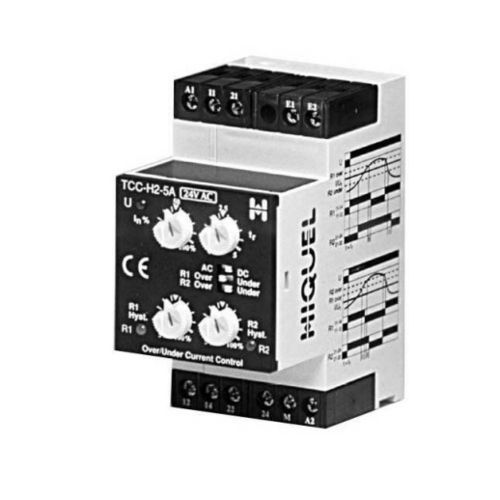

Relé de vigilancia de sobreintensidad TCC-H2-5A-V2 series

de subintensidad2NAAC/DC

- 2 puntos de conmutación separados ajustables independientemente - Indicadores LED para alimentación, relé 1 (R1) y relé 2 (R2) Relé de control para supervisar la tensión alterna y continua con dos salidas de relé ajustables por separado. La función de subintensidad o sobreintensidad puede ajustarse independientemente para R1 y R2 mediante la selección del interruptor DIP. El punto de disparo (Hyst) puede ajustarse independientemente para R1 y R2 entre el 5 y el 50% del rango medido. Al final de la salida, el relé cambia cuando la corriente medida supera el valor ajustado de uno de los puntos de disparo (Hyst). Cuando la corriente medida vuelve a estar dentro del rango permitido, el relé correspondiente se rearma inmediatamente. variación de la tensión de alimentación tensión nominal -15%...+10 gama de frecuencias 48 - 63 Hz ciclo de trabajo 100% tiempo de reacción 0 - 5s tiempo de rearme < 100ms
