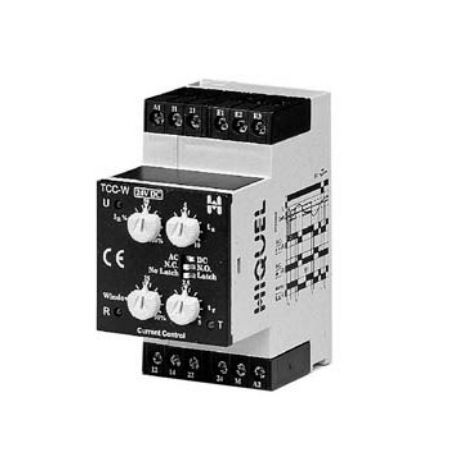

Relé de vigilancia de sobreintensidad TCC-W series

de subintensidad2NA/NCAC/DC

- Indicadores LED de alimentación, contacto y temporizador de reacción Al aplicar la tensión de alimentación con el modo N.A. seleccionado, el relé de salida se conecta y se inicia el periodo de temporización ts. Control de corriente sin función latch (auto reset) Al final de ts, si la corriente medida sobrepasa la ventana en uno u otro sentido, se inicia la temporización tr. Al final de tr, si la medida sigue superando la consigna, el relé de salida conmuta. El relé de salida se restablece inmediatamente cuando la corriente medida alcanza el valor de histéresis ajustado. Control de corriente con función latch (rearme manual) Al final de ts, cuando la corriente medida supera la ventana en cualquier dirección, se inicia el periodo de temporización tr. Al final de tr. si la medida todavía excede el valor de consigna, el relé de salida conmuta y permanece en esta condición, incluso cuando la corriente medida alcanza el valor de consigna de histéresis. Para rearmar el relé debe accionarse un reset externo (S1). variación de la tensión de alimentación - tensión nominal +10% / -15 margen de frecuencia - 48 - 63 Hz ciclo de trabajo - 100% retardo de arranque - 0- 10s tiempo de reacción - 0-5s tiempo de rearme - < 100ms
