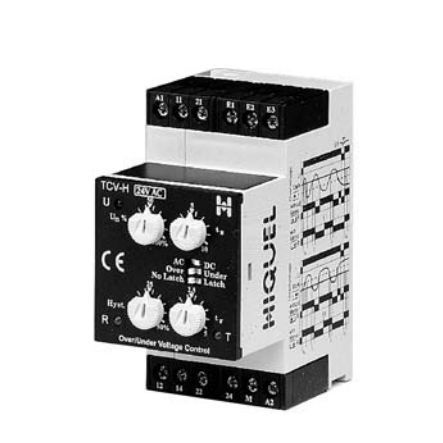

Relé de vigilancia de subtensión TCV-H series

de sobretensión2NA/NCAC/DC

- Indicadores LED de alimentación, contacto y temporizador de reacción Cuando se aplica la tensión de alimentación, el relé de salida se conecta y se inicia el periodo de temporización ts. Control de tensión sin función de enclavamiento (auto reset) Al final de ts, si la tensión medida supera el punto de consigna (Hyst), se inicia el periodo de temporización tr. Al final de tr, si el valor medido sigue superando el punto de consigna, el relé de salida conmuta. El relé de salida se repone inmediatamente cuando la tensión medida alcanza el valor de consigna de la histéresis. Control de tensión con función latch (rearme manual). Al final de ts. si la tensión medida supera el umbral ajustado, se inicia el periodo de temporización tr. Al final de tr. si el valor medido sigue superando el umbral ajustado, el relé de salida conmuta y permanece en esta condición, incluso cuando la tensión medida alcanza el valor ajustado de histéresis. Para rearmar el relé debe accionarse un reset externo (S1). variación de la tensión de alimentación - tensión nominal +10% / -15 margen de frecuencia - 48 - 63 Hz ciclo de trabajo - 100% retardo de arranque - 0 - 10s tiempo de reacción - 0 - 5s tiempo de rearme - < 100ms
