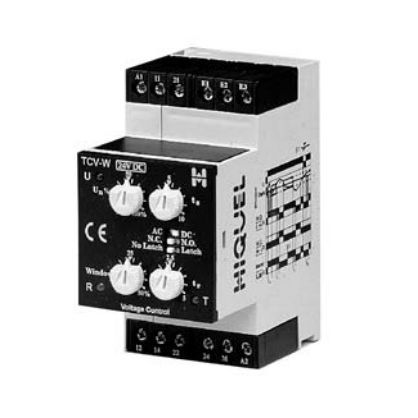

Relé de vigilancia de subtensión TCV-W series

de sobretensión2NA/NCAC/DC

- ajustes de nivel e histéresis - Indicadores LED de alimentación, contacto y temporizador de reacción Al aplicar la tensión de alimentación con el modo N.A. seleccionado, el relé de salida se activa y se inicia el periodo de temporización ts Monitor de tensión con función de no latch (auto reset) Al final de ts, cuando la tensión medida supera la ventana en cualquier dirección, se inicia el periodo de temporización tr. Al final de tr, si la medición sigue superando el punto de consigna, el relé de salida cambia siempre. El relé de salida se restablece inmediatamente cuando la tensión medida alcanza el valor de histéresis ajustado. Control de tensión con función latch (rearme manual) Al final de ts si la tensión medida supera la ventana en cualquier dirección, se inicia el periodo de temporización tr. Al final de tr, si la medida sigue sobrepasando el punto de consigna, el relé de salida conmuta y permanece en esta condición, incluso cuando la tensión medida alcanza el valor de consigna de la histéresis. Para restablecer el relé debe accionarse un reset externo (S1). variación de la tensión de alimentación - tensión nominal +10% / -15 rango de frecuencia - 48- 63 Hz ciclo de trabajo - 100% retardo de arranque - 0 - 10s tiempo de reacción - 0 -5s tiempo de rearme - < 1 00ms
