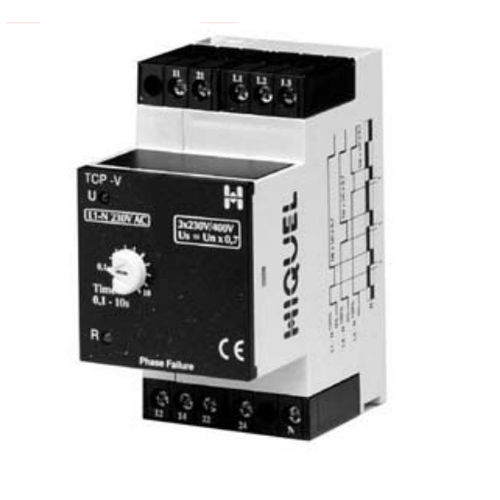

Relé de vigilancia de ausencia de fases TCP-V series

2NA/NCtrifásicoAC

- detecta el fallo de fase o la reducción de la tensión de fase función normal o invertida disponible - medición constante TCP-V U =U x 0,7 PCP-V U =U x 0,7 TCP-V-I U =U x 0,85 - no se dispara con tensión regenerada presente - temporizador de reacción ajustable 0,1 - 10s - Indicadores LED para alimentación, relé y temporizador de reacción El TCP-V es un relé de fallo de fase para supervisar sistemas trifásicos de 4 hilos en caso de fallo de fase o reducción de tensión de fase hasta Vn x 0,7 o menos. Cuando el relé de control detecta las 3 fases dentro del intervalo correcto, el relé de salida se activa y, en caso de pérdida de una fase (> 30% por debajo de la tensión nominal), se inicia el tiempo de reacción. Al final del tiempo, el relé de salida se desexcita.El tiempo es ajustable entre 0,1s y 10s, y se utiliza para temporizar los transitorios de corta duración que de otro modo causarían disparos molestos.El relé se excita de nuevo, cuando las fases L1, L2 y L3 vuelven al rango correcto. El TCP-V puede utilizarse para supervisar un sistema monofásico, en cuyo caso L1, L2 y L3 deben conectarse juntos (véase más abajo).
