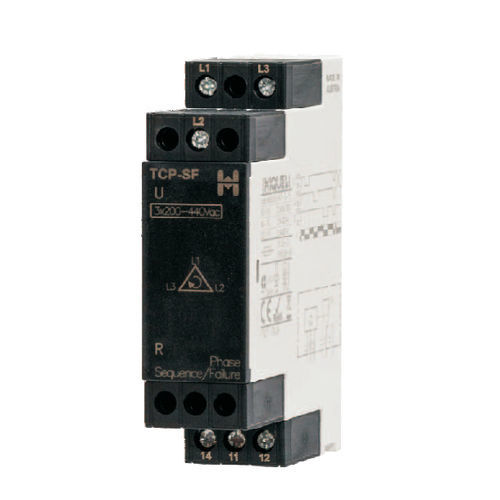

Relé de vigilancia de fases TCP-SF

1NA/NCtrifásicoAC

- medición de tensión sin neutro - no detecta fallo de fase con tensión regenerada presente - Indicadores LED para alimentación, relé y temporizador de reacción El TCP-SF detecta si la secuencia de fases es correcta y si no ha fallado ninguna fase. Si es así, el relé de salida R se activa y el LED amarillo se ilumina. En caso de pérdida de una fase, el relé de salida R se desexcita y vuelve a excitarse cuando se reanuda la fase o fases que han fallado. El relé de control no detectará un fallo de fase con una tensión regenerada presente en la fase que ha fallado. (Adecuado para aplicaciones de ascensores en las que la cabina debe continuar hasta la siguiente parada y no volver a arrancar) variación de la tensión de alimentación tensión nominal +/- 10% gama de frecuencias 48 - 63 Hz ciclo de trabajo 100% tiempo de rearme < 25ms
