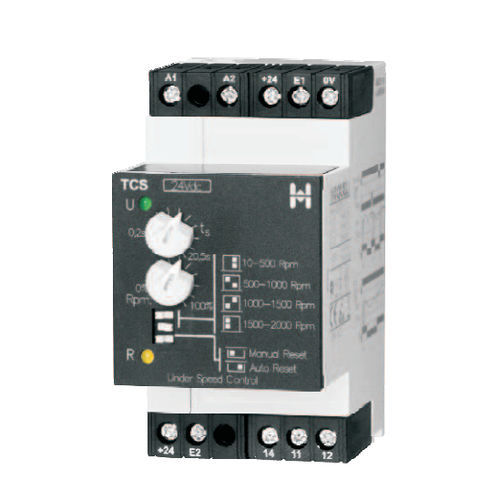

Relé de control de subvelocidad TCS series

1NA/NCAC/DCen riel DIN

- entrada PNP 24Vcc, contacto libre de potencial y 15-40Vcc - retardo de arranque 0,2..20,5s - 4 rangos de velocidad seleccionables - Indicadores LED para alimentación, relé y relé de salida de estado Al aplicar la tensión de alimentación, el relé de salida se activa y se inicia el periodo de temporización. El TCS controla el tiempo entre el flanco de subida de los pulsos de entrada sucesivos. Cuando el tiempo transcurrido entre los impulsos supera el valor ajustado, el relé de salida se desconecta. Reinicio automático Cuando el periodo de tiempo entre los pulsos vuelve al rango aceptable para tres pulsos sucesivos, el relé de salida se reinicia. Rearme manual El relé de salida se resetea cuando se conectan los terminales +24 y E2. Después de romper la conexión se inicia el tiempo ts. variación de la tensión de alimentación tensión nominal -20%..+10% variación de frecuencia 48..63 Hz ciclo de trabajo 100%
