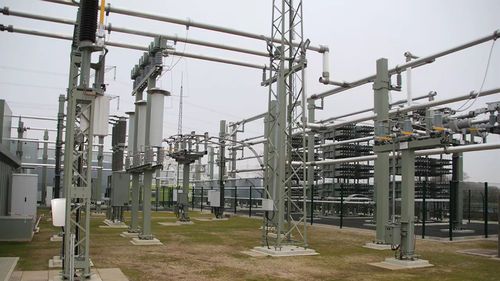

Compensador estático síncrono STATCOM

con filtros de armónicas

Con semiconductores de alta potencia disponibles comercialmente, la tecnología STATCOM (Static Synchronous Compensator) comenzó a implementarse a fines de la década de 1990. Hitachi Energy STATCOM , bajo la marca SVC Light ®, se basa en convertidores de fuente de voltaje (VSC) multinivel (MMC) modulares de eslabones de cadena, especialmente adaptados para aplicaciones de sistemas de energía. Es capaz de proporcionar una alta potencia reactiva en las redes más o menos sin impedimentos por los voltajes suprimidos y con una alta respuesta dinámica. Un mayor desarrollo ha combinado la tecnología de VSC con la de SVC (compensador Var estático) basado en tiristores, combinando lo mejor de ambas tecnologías y ofreciendo beneficios conjuntos mediante la incorporación de condensadores conmutados por tiristores (TSC) y reactores conmutados por tiristores (TSR) para crear una solución híbrida STATCOM. En general, STATCOM entra en la imagen donde el espacio disponible en las subestaciones es escaso, la salida de potencia reactiva debe ser controlable más o menos independiente de la tensión del sistema de CA, o se desea una velocidad de respuesta un orden de magnitud mayor que lo que es posible con los tiristores. Además, las soluciones basadas en VSC son menos sensibles y dependen de las condiciones de la red. Los filtros armónicos en los SVC clásicos son un punto débil, ya que su rendimiento depende completamente de la impedancia armónica de la red. STATCOM en sí mismo proporciona un rango operativo simétrico. Para el funcionamiento asimétrico y para optimizar el rendimiento, Hybrid STATCOM puede ser la mejor solución, en particular para rangos de funcionamiento Mvar muy grandes.
