Microscopio electrónico de barrido SU3800/3900 Family
para medición de la rugosidad superficialpara análisispara la investigación

Microscopio electrónico de barrido - SU3800/3900 Family - Hitachi High-Tech Europe GmbH - para medición de la rugosidad superficial / para análisis / para la investigación
Microscopio electrónico de barrido - SU3800/3900 Family - Hitachi High-Tech Europe GmbH - para medición de la rugosidad superficial / para análisis / para la investigación
Microscopio electrónico de barrido - SU3800/3900 Family - Hitachi High-Tech Europe GmbH - para medición de la rugosidad superficial / para análisis / para la investigación - imagen - 2
Añadir a mis favoritos
Añadir al comparador


Características

Tipo
electrónico de barrido
Aplicaciones técnicas
para medición de la rugosidad superficial, para análisis, para la investigación, para componentes electrónico, para inspección de superficie, para inspección de material, industrial, metalúrgico, para control de calidad, para investigación en materiales, para la industria farmacéutica, multiusos, para cerámica
Configuración
de pie
Tipo de detector
de electrones secundarios, de electronos retrodispersados
Otras características
para semiconductor, de alta resolución, automatizado, de barrido con presión variable, para muestras planas, para muestras pulidas, para topografía, para nanotecnología, para identificación de amianto, para las ciencias de la tierra, para aplicación de microimagen
Aumento

Máx.: 800.000 unit

Mín.: 5 unit

Resolución espacial

3 nm, 4 nm, 15 nm

Descripción

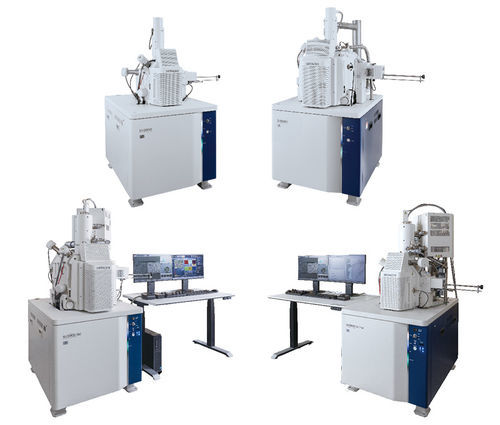

La familia SU3800/3900 VP-SEM se centra en la productividad. Estas herramientas automatizan las tareas repetitivas para que pueda obtener resultados reproducibles en poco tiempo y con escaso esfuerzo manual. Están disponibles dos cámaras de muestras diferentes con ópticas de emisión de campo de tungsteno o Schottky. Tanto el SU3800 como el SU3900 disponen de software, electrónica y plataforma de detectores comunes. Características del producto: - Detectores Hitachi de alta eficiencia: -- Detector de electrones secundarios para alto vacío -- Detector de electrones retrodispersados semiconductor de 5 segmentos para alto y bajo vacío, selección de diferentes modos de señal como contraste de material, topografía de superficie, 3D -- Detector multifunción opcional "UVD": Electrones secundarios en bajo vacío, cátodo señal de luminiscencia, transmisión (STEM, en combinación con un portamuestras especial) - Libre de campo, moderna óptica de electrones opcionalmente con emisor de campo Schottky o con cátodos de horquilla de tungsteno robustos, económicos y, gracias al control inteligente, de larga duración - Manejo sencillo incluso de muestras no conductoras de la electricidad gracias al eficaz modo de funcionamiento de bajo vacío integrado, al que se puede cambiar con un clic del ratón en caso necesario - Para una visión general perfecta: Las imágenes de navegación en color de las placas de muestra cubren toda el área de muestra observable por SEM - Funcionamiento despreocupado: las colisiones entre la platina y los componentes del SEM quedan prácticamente eliminadas gracias a la limitación de recorrido de rango dinámico aplicada automáticamente

---

VÍDEO

Ferias

Este distribuidor estará presente en las siguientes ferias

Control 2025
Control 2025

6-09 may. 2025 Stuttgart (Alemania)

  • Más información
    K-Messe	2025
    K-Messe 2025

    8-15 oct. 2025 Düsseldorf (Alemania)

  • Más información
