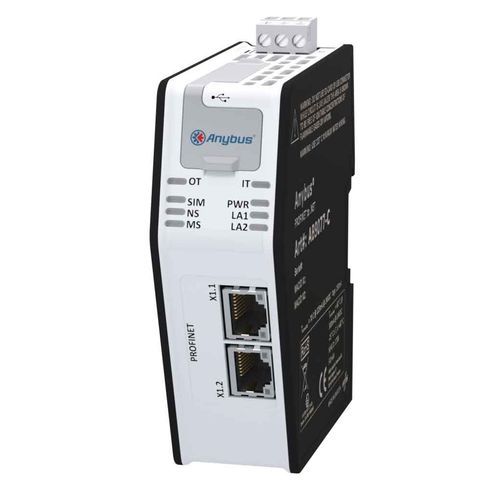

Módulo de comunicación PROFIBUS AB9077

ProfiNetEtherNet/IP2 puertos

El Anybus .NET Bridge actúa como puente entre un bloque de funciones en un PLC y una solución .NET en un PC CÓMO FUNCIONA El intercambio de información entre el lado de la Tecnología Operativa (OT) y el lado de la Tecnología de la Información (IT) se realiza con mensajes definidos en una plantilla de hoja de cálculo (Excel). Se pueden definir hasta 65535 tipos de mensajes diferentes, con un tamaño máximo de 251 bytes cada uno. Cada tipo de mensaje se identifica con un número de identificación único. Los mensajes se envían en secuencia sobre los mismos datos IO, lo que proporciona un total de comunicación de datos muy grande. Estos tipos de mensajes se definen en una plantilla de hoja de cálculo (Microsoft Excel) La plantilla se incluye en el software de configuración junto con los bloques de función y los archivos de definición del producto (GSD, GSDML, EDS, ESI). Utilizando la hoja de cálculo, el generador de código Anybus .NET Bridge crea archivos C# para el programador .NET y archivos PLC para el programador PLC. El software de configuración también incluye dos simuladores: un simulador de PLC para el programador .NET y un simulador .NET para el programador de PLC. Un bloque de funciones (proporcionado por HMS) gestiona el handshake en el lado del PLC y proporciona una interfaz fácil de usar para el programador del PLC. Para aplicaciones en las que se requiere un retardo mínimo y un rendimiento máximo, el puente .NET puede utilizarse en modo streamer, en el que los flujos de datos se intercambian directamente sin ningún handshake (PROFIBUS, PROFINET y EtherNet/IP). En este modo, los datos deben asignarse manualmente en el PLC y en la aplicación .NET.
