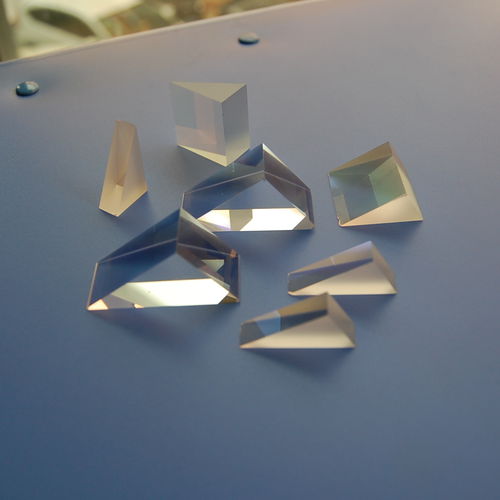

Prisma óptico de ángulo recto

de vidrio BK7a medida

Los prismas de ángulo recto suelen ser preferibles a un espejo inclinado en aplicaciones que implican cargas acústicas o inerciales severas, porque son más fáciles de montar y se deforman mucho menos que el espejo en respuesta a tensiones mecánicas externas. Mientras no se superen las limitaciones del ángulo de aceptación de los TIR de las caras del techo, los prismas en ángulo recto pueden servir de retro-reflector, haciendo que los haces vuelvan a la dirección original. El prisma en ángulo recto es el tipo más común de prismas. Se utiliza para redirigir un rayo de luz a 90 grados de la dirección de incidencia o se utiliza como un retro-reflector de 180 rayos. A menudo están recubiertos con varios revestimientos ópticos para formar divisores de haz cúbico y cubos de separación de colores utilizados en varios sistemas de proyección. Especificaciones: Material BK7, UVFS Tolerancias dimensionales ±0.01mm Apertura clara ≥95%@central area 90˚ tolerancia de ángulo ±2 arcmin (Tipo general) ±5 arcosegundo (Tipo de precisión) Tolerancia piramidal ±1 arcmin (Tipo general) ±30 arcosegundo (Tipo de precisión) Calidad de la superficie 40-20 S-D Planitud de la superficie <λ/4 @ 632.8 nm Chaflanes de protección <0,25 mm x 45° Recubrimientos Llámenos
