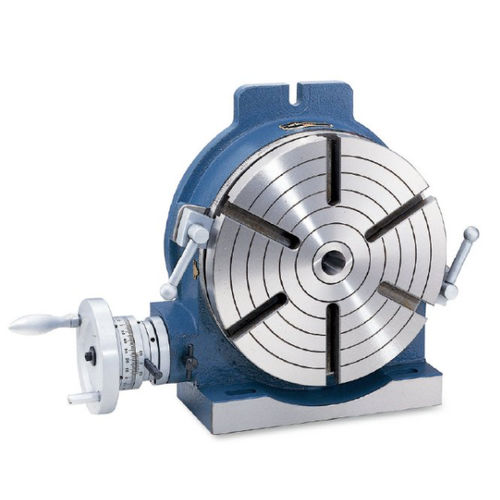

Mesa rotativa manual HHV series

horizontalverticalpara mecanizado

Modelo: HHV-150,200,250,300,350,400 La mesa de trabajo tiene una graduación de 360 grados alrededor de su circunferencia y está accionada por un tornillo sin fin y un engranaje de precisión que proporcionan una relación de reducción de 90:1. Un giro de la manivela mueve la mesa 4 grados. El dial está graduado en divisiones de 1 min. y la escala vernier permite lecturas de hasta 10 segundos. El tornillo sin fin está templado y rectificado con precisión para minimizar el desgaste del engranaje. Tanto la superficie superior como la inferior de las PLACAS ROTATIVAS están rectificadas con precisión. OBSERVACIÓN:" Manual de Operación y Servicio " se incluye como referencia
