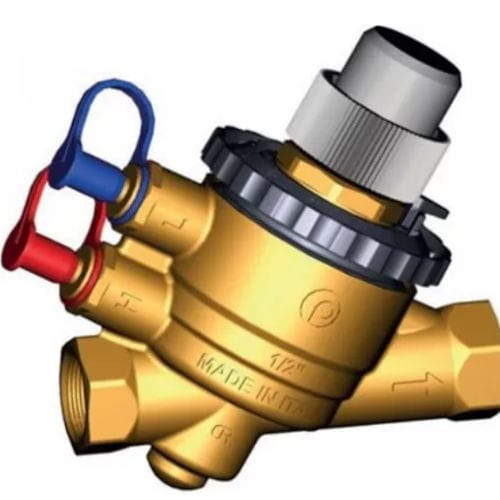

Válvula de bola V5004TY series

manualde regulación de caudalde regulación de temperatura

Las válvulas de control independientes de la presión de la serie V5004TY combinan un mecanismo de regulación de la presión diferencial con una válvula de control de carrera completa para lograr un control optimizado del caudal en un amplio espectro de presiones y caudales variables del sistema. La válvula de control independiente de la presión V5004TY normaliza la presión diferencial a través de la parte de la válvula de control, lo que le permite mantener un caudal constante sin cambiar la posición del actuador. Esto proporciona un caudal y unas condiciones del sistema estables, para optimizar el uso del equipo, el consumo de energía y el rendimiento. Es adecuada para su uso en sistemas de caudal variable y constante, como limitador de caudal en sistemas de caudal constante (sin actuador), o con actuador como válvula de control independiente de la presión. Su uso típico es el control de unidades fan coil, unidades de tratamiento de aire, techos refrigerados y sistemas de calefacción bitubo. El mecanismo reduce los movimientos del actuador resultantes de las fluctuaciones de presión, lo que prolongará su vida útil. No es necesario realizar cálculos complejos para la selección, basta con elegir una válvula con un rango de caudal máximo adecuado para la aplicación y los tamaños de conexión utilizados. Para la puesta en servicio no es necesario ningún equilibrado hidráulico. Tamaños disponibles de DN15 a DN50, los tipos A y B son PN25 y el tipo E es PN16.
