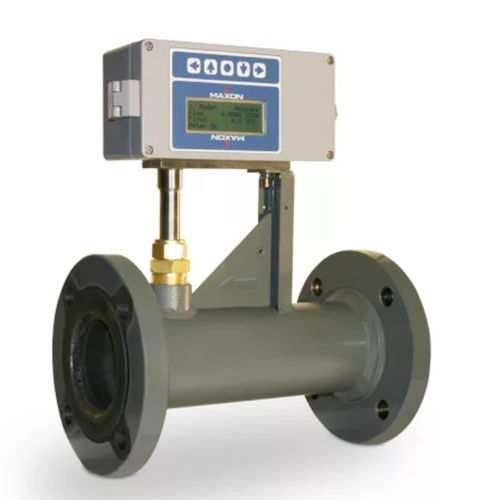

Caudalímetro diferencial SMARTLINK®

másico térmicopara gas naturalpara aire

SMARTLINK® METER es un caudalímetro másico de alta precisión y repetibilidad muy adecuado para la monitorización de combustible y aire. El medidor está construido con una robusta carcasa NEMA 4X (IP66) para aplicaciones industriales. El diseño se basa en un principio de detección de caudal másico térmico bien establecido y una electrónica innovadora que proporciona muchas funciones de autocomprobación para garantizar la integridad de la medición. El medidor utiliza una técnica de diferencial de temperatura constante (ΔT) con dos elementos RTD (dispositivo de temperatura resistiva) de platino emparejados en un robusto conjunto de sonda inoxidable. Un RTD mide la temperatura del fluido y un circuito de puente "inteligente" calienta el segundo elemento RTD, manteniendo un diferencial de temperatura constante por encima de la temperatura del fluido del proceso. En función de la potencia suministrada al elemento calentado, el microprocesador integrado establece el caudal másico preciso. La sonda del sensor y el diseño electrónico altamente integrados permiten una calibración de fábrica totalmente automatizada, lo que proporciona a cada unidad fabricada una precisión de medición inmediata. SMARTLINK® METER incorpora un módulo de entrada/salida (E/S) con bucles de corriente analógica de 4-20 mA para monitorizar el caudal y la relación aire/combustible o la temperatura del fluido. Se emplea un diseño de sistema redundante para las funciones de prueba "en línea" del caudalímetro y la indicación de alarma, límite y estado de prueba a prueba de fallos. Una pantalla de cristal líquido (LCD) y un teclado con interruptor de membrana facilitan la configuración del caudalímetro y la visualización local de su estado. Cada unidad está calibrada para aire o gas natural e incluye un cuerpo de caudal "en línea" que condiciona el perfil de velocidad del fluido y ajusta la profundidad del conjunto de sonda para una medición adecuada en la corriente de caudal.
