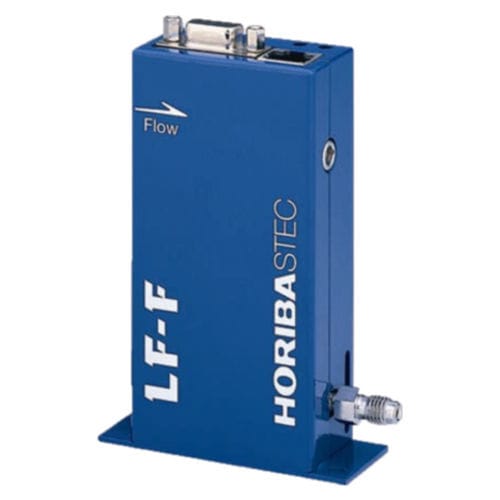

Caudalímetro másico térmico LF-F series

para líquidoen líneadigital

Las series LF-F y LV-F son controladores digitales de caudal másico de líquidos que utilizan un elemento Peltier que enfría el líquido en lugar de utilizar el método más habitual de calentamiento térmico. Esta técnica elimina el riesgo de que hiervan productos químicos con un punto de ebullición bajo, lo que permite un mayor control de los productos químicos. Ofrecen un control de caudal de microlitros a ultrabajos Permiten controlar con precisión el caudal de líquidos de bajo punto de ebullición y alta viscosidad Ultra limpio. Técnicas de medición Método de medición por refrigeración Los sensores de caudal de estos controladores másicos de caudal para líquidos, constan de un elemento electrónico de refrigeración (elemento Peltier) que está en contacto con un tubo capilar, así como de varios elementos de detección de temperatura. Cuando el líquido fluye, el sensor detecta el aumento de temperatura (ΔT) correspondiente al caudal y lo muestra como caudal. A diferencia de los métodos en los que se añade calor, este método de refrigeración permite medir el caudal de líquidos con puntos de ebullición bajos. Además, evita los problemas de interferencias debidas a la influencia de la descarga secundaria (vaporización) y permite realizar mediciones precisas del caudal. Estructura/Principio de funcionamiento Tanto la serie LV-F como la serie LF-F de caudalímetros másicos utilizan el mismo principio de medición. El LV-F tiene además una válvula actuadora piezoeléctrica y un circuito de control de comparación interno. Estos comparan la señal de ajuste de caudal y la señal de salida de caudal y controlan automáticamente la apertura de la válvula para que las dos señales coincidan para controlar el líquido. Al utilizar un sistema de control de realimentación, no se producen variaciones de caudal como consecuencia de factores externos y, por tanto, es posible un control estable y preciso.
