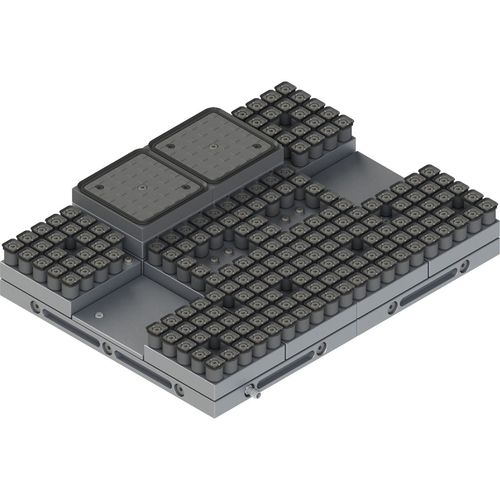

Sistema de apriete de vacío QuadroVac

de piezas para procesarpara mecanizadomodular

QuadroVac es el innovador sistema de sujeción por vacío especial para piezas de gran contorno que tienen que ser mecanizadas en muchos ejes. "QuadroVac" se utiliza principalmente para el fresado, el taladrado y el roscado de piezas pequeñas y medianas de madera, plástico, vidrio o metal, por ejemplo en piezas de fundición. También en aquellas con escalones, cavidades o recortes. Gracias a su libertad de configuración, el sistema de sujeción por vacío QuadroVac es adecuado tanto para la fabricación en serie como para la sujeción de piezas que cambian con frecuencia. Configuración modular y combinable individualmente El sistema QuadroVac se compone de platos base de vacío combinables modularmente en varios formatos, por ejemplo 300 x 450 milímetros. Éstos, a su vez, alojan elementos de sujeción del mismo tamaño en una cuadrícula de 150 x 150 milímetros, distribuidos individualmente según sea necesario y de acuerdo con la forma de la pieza a sujetar. Existen diversos elementos con una superficie de sujeción plana, o para cubrir zonas de la placa base que no se necesitan, o que el usuario puede fresar en plano a la altura deseada, así como con elementos de sellado de moldeado variable. Estos últimos garantizan un nivel de flexibilidad sin precedentes en el mecanizado por cinco lados de piezas pequeñas y medianas sujetas. posibilidad de mecanizado por 5 lados, incluidos los recortes. Posibilidad de trazar un mapa exacto del contorno de la pieza gracias a la retícula fina mediante ventosas. Superficie de contacto respetuosa con el material (PVC). También se puede utilizar en superficies rugosas y en superficies de sujeción sin mecanizar. Es posible el mecanizado de chaflanes, radios y rebajes en el contorno exterior de la pieza por encima y por debajo.Ampliable de forma modular. Se puede utilizar en vertical y en horizontal.
