Criostato de caudal

de nitrógeno líquidoacero inoxidable

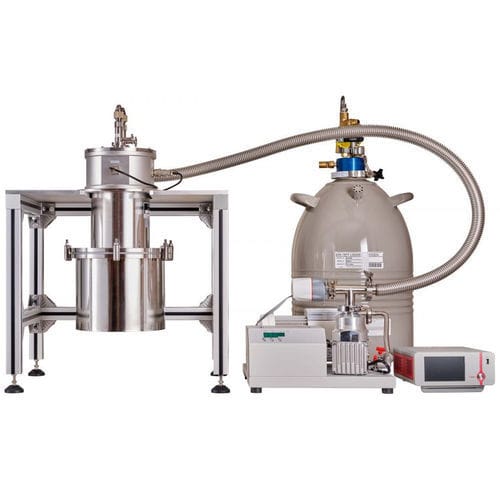

Este criostato de suelo utiliza un flujo continuo de nitrógeno líquido procedente de un dewar de almacenamiento para la refrigeración, y un elemento de alambre resistivo para el calentamiento. El sistema consta de cuatro partes separadas: una cámara de vacío de forma cilíndrica, con un recipiente de nitrógeno líquido en la parte superior, ambos integrados en un soporte de suelo; una unidad de control de temperatura; una bomba turbomolecular; y un dewar autopresurizado. El exterior de la cámara de vacío es de acero inoxidable, mientras que el interior es de cobre. Se accede al interior de la cámara de vacío, que contiene el elemento calefactor de alambre y un soporte para el sensor y la muestra hechos a medida, soltando las uniones atornilladas de su parte superior y tirando después de la pared cilíndrica de la cámara hacia abajo. El paso del cable del sensor se encuentra en la parte superior, sin pasar por el recipiente de nitrógeno líquido, y termina a través de un paso hermético. La temperatura de la cámara de vacío puede alcanzar hasta -195°C (78 K), mientras que la estabilidad de la temperatura es de ±0,1°C (±0,1 K). El criostato está diseñado para utilizarse con nuestros sensores Hot Disk® o Hot Strip aislados con Kapton o Teflón y con nuestros cables revestidos de silicona de diámetro fino, para minimizar las fugas de calor a la cámara de vacío a través de los cables del sensor. El bombeo de vacío inicial de la cámara de vacío, seguido del encendido del flujo de nitrógeno desde el dewar al recipiente de nitrógeno, se realiza manualmente. A continuación, la temperatura de la cámara de vacío se controla mediante el elemento calefactor de alambre, lo que se realiza automáticamente mediante la aplicación Hot Disk Desktop a través de la comunicación USB. La aplicación Hot Disk Desktop puede programarse para realizar automáticamente una serie de mediciones con el instrumento Hot Disk a varias temperaturas de cámara.
