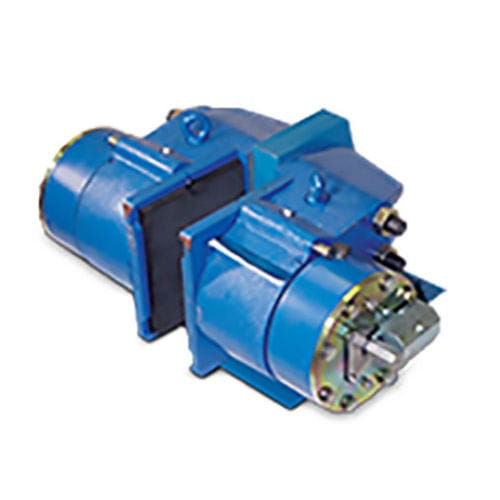

Estribo de freno de disco VK series

hidráulico

La pinza de freno de disco Twiflex VKHD está compuesta por dos mitades, o módulos hidráulicos, y es adecuada para su uso con un espesor mínimo de disco de 20 mm. Los módulos están montados a cada lado de una placa de montaje central 12mm más gruesa que el disco de freno. El diámetro mínimo del disco es de 1000mm. Normalmente se utilizan uno o dos calibres por disco, pero el número puede aumentar dependiendo del tamaño del disco. Los frenos pueden colocarse en cualquier ángulo alrededor de la periferia del disco, pero lo ideal es que se monten horizontalmente (es decir, en la posición de las 3 o las 9 horas). Las clasificaciones que se muestran en el gráfico se basan en pastillas de freno totalmente asentadas y acondicionadas con un coeficiente de fricción nominal μ = 0,4. Los frenos de disco Twiflex deben usarse con pastillas de freno sin amianto Twiflex. Radio efectivo del disco = radio real (m) - 0,095m.
