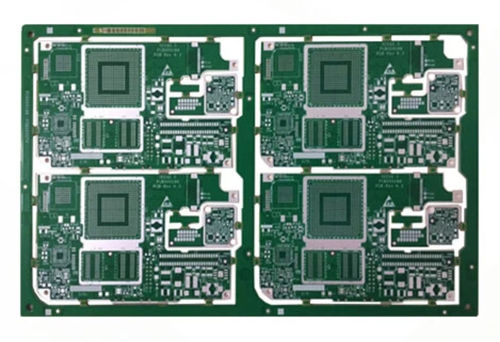

Circuito impreso 48 capas

para aplicaciones industriales

Material base M7NE, utilizado para el proyecto de plano posterior a 25 Gbps, PCB de alta frecuencia, oro de inmersión, agujeros ciegos / enterrados a través de agujeros de ajuste a presión, control de impedancia materiales: M7NE Espesor de la placa: 8.0 +/- 0.8 mm Acabado Tamaño: 870x500mm Línea mínima w / s: 5 / 5mil Tamaño de taladro mínimo [FHS / DHS]: 0.34 mm / 0.45 mm Plating AR DHS: 18: 1 Acabado superficial: ENIG Estructura: 1 + N + 2 + N + 1 Otro: ajuste a presión ciego a través del orificio Impedancia Tol: +/- 8% Ubicación del agujero de ajuste de presión Tol: +/- 1mil (en un conector)
