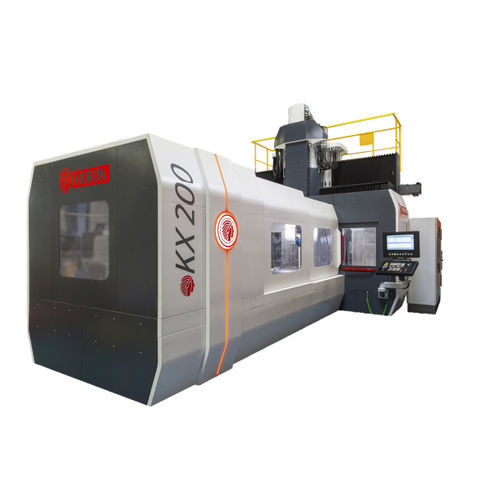

Centro de mecanizado 5 ejes KX 200verticalde doble columnacon mesa fija
Añadir a mis favoritos
Añadir al comparador
Características
- Número de ejes
- 5 ejes
- Orientación del husillo
- vertical
- Estructura
- de doble columna, con mesa fija
- Nariz del husillo
- HSK A-63
- Número de herramientas
- 40 herramientas
- Aplicaciones
- para la industria aeronáutica, para piezas de gran tamaño, para hileras
- Otras características
- de alta precisión, de alta eficacia, modular, de gran rigidez, de alta productividad
- Carrera X
3.300 mm
(129,92 in)- Carrera Y
2.300 mm
(90,55 in)- Carrera Z
1.000 mm
(39,37 in)- Velocidad de rotación
18.000 rpm
(113.097 rad.min-1)- Potencia
30 kW
(40,79 hp)- Velocidad de avance del eje X
25.000 mm/min
(16 in/s)- Velocidad de avance del eje Y
40.000 mm/min
(26 in/s)- Velocidad de avance del eje Z
40.000 mm/min
(26 in/s)- Carga máxima de la mesa
12.000 kg
(26.455 lb)- Peso de la herramienta (máx.)
8 kg
(17,6 lb)- Precisión de colocación
0,007 mm
(0,00028 in)- Repetibilidad
0,004 mm
(0,00016 in)- Peso total
41.000 kg
(90.389,53 lb)- Anchura total
8.000 mm
(315 in)- Altura total
5.410 mm
(213 in)
Descripción
La serie KX Large ofrece una amplia selección de máquinas para el mecanizado continuo en cinco ejes/cinco caras de piezas complejas.
La arquitectura de pórtico fijo y el diseño de la máquina garantizan la máxima rigidez para un mecanizado extremadamente preciso en una gran variedad de materiales difíciles.
Su gran área de trabajo, capaz de soportar hasta 20 toneladas de peso y acomodar volúmenes procesables de hasta 4.080 x 2.180 x 1.550 mm, es adecuada para el mecanizado de piezas de gran tamaño para ingeniería mecánica general y de precisión, formas 3D y los sectores aeronáutico y energético.
La modularidad del diseño, la elección de variantes y el equipamiento permiten satisfacer cómodamente las necesidades de los clientes.
Características principales
Amplio espacio libre entre las columnas para aprovechar al máximo el volumen de trabajo
Husillo adecuado para altas velocidades de viruta
Diseño estructural que garantiza una larga vida mecánica
Alto grado de precisión gracias a la medición directa en los ejes lineal y giratorio
---
