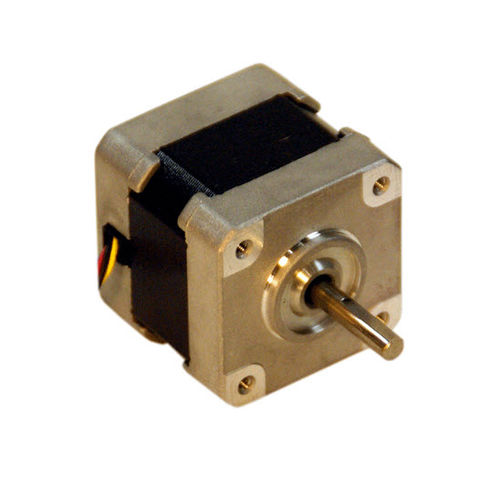

Motor DC H17ET series

paso a paso híbrido12 VNEMA 17

Especificaciones del H17ET Hybrid Stepper: Brida de montaje:NEMA 17 Ángulo de paso:1,8° Pasos por revolución:200 Precisión de la posición: + 5% máximo. Número de fases:4 (unipolar)* Aumento de la temperatura: 70°C máx Resistencia de aislamiento: 100M ohmios a 500VDC durante 1 minuto Fuerza Dieléctrica: 500VAC durante 1 minuto Clase de aislamiento: Clase B Número de cables de plomo:6 * Cable conductor: UL3265 AWG#26 Operación Temperatura ambiente:-10°C ~ +50°C Juego radial: 0,03 mm máx. con una carga de 0,4 kg Juego axial: 0,08 mm máx. con una carga de 0,5 kg Contacte con Hurst para otras configuraciones de plomo o de fase Unidades unipolares La corriente del devanado de la fase del motor se conmuta en una sola dirección (típicamente a tierra). - Circuito de accionamiento simple y de bajo coste - Requiere el giro del grifo central.. - Par de salida bajo - 6 y 8 motores de plomo Unidades bipolares - La corriente del devanado de la fase del motor se conmuta en ambas direcciones. - El circuito de accionamiento de mayor coste - Par de salida superior - Aproximadamente 1.4 X unidad unipolar - 4, 6 y 8 motores principales - 8 Los motores de plomo son más eficientes cuando se usan con un motor bipolar.
