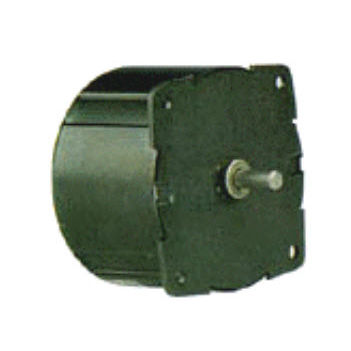

Especificaciones del motor de paso de CC de imán permanente RAS, RBS de accionamiento directo:
Ángulo de paso: 7.5° y 15°
Precisión de la posición: +/- 5% máximo.
Número de fases: 4 fases bifilares
Clase de aislamiento: Clase A (105°C)
Alambre de plomo: 6 cables (aprox. 304,8 mm [12 pulgadas])
Temperatura ambiente de operación: -10°C a +40°C (aprox.)
Rodamientos del eje: - Rodamientos de manga o de bolas disponibles
Nota: Los datos típicos están sujetos a cambios sin notificación
Información adicional:
Diseñados específicamente para combinar un mayor par y un tamaño pequeño, los motores paso a paso RAS y RBS cumplen con muchos requisitos industriales y de instrumentos. Los motores paso a paso estándar de 7,5° y 15° tienen un índice de par a 4-5 p/s de 162,4 mN-m [23 onzas-pulgadas]. El modelo Hi-Torque tiene un índice de 29 onzas-pulgadas [204,8 mN-m].
Los rodamientos de doble manga son estándar, se pueden especificar rodamientos de bolas. También hay disponibles ejes de doble extremo
Notas:
1. Los motores de accionamiento directo RAS y RBS estándar tienen bobinas bifilares de 4 fases (6 cables de plomo) y funcionamiento unipolar.
---
