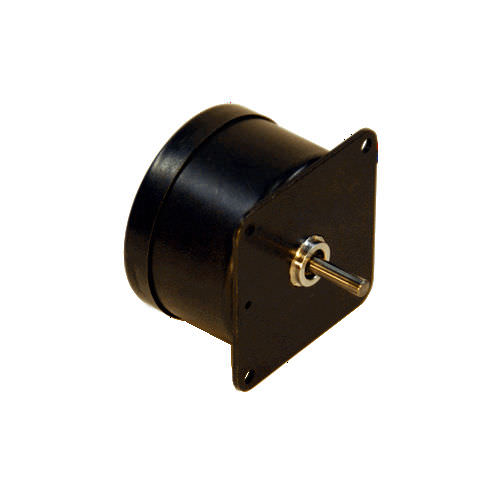

Motor DC PAS, PBS series
paso a paso24 V12 V

motor DC
motor DC
Añadir a mis favoritos
Añadir al comparador


Características

AC/DC
DC
Tipo
paso a paso
Voltaje
24 V, 12 V, 6 V
Configuración
con imán permanente
Número de polos
2 polos
Aplicaciones
industrial
Potencia

8 W, 8,5 W
(0,011 hp, 0,012 hp)

Par

0,0226 Nm, 0,0339 Nm, 0,036 Nm
(0,0167 ft.lb, 0,025 ft.lb, 0,0266 ft.lb)

Velocidad de rotación

250 rpm, 500 rpm
(1.570,8 rad.min-1, 3.141,59 rad.min-1)

Descripción

Especificaciones de imán permanente de DC Stepper PAS, PBS Direct Drive: Ángulo de paso: 7,5° y 15° Precisión de la posición: +/- 5% máximo. Número de fases: 4 fases bifilares Clase de aislamiento: Clase A (105°C) Alambre de plomo: 6 cables de 24AWG (aprox. 215,9 mm [8,5 pulgadas]) Temperatura ambiente de operación: -10°C a +40°C (aprox.) Cojinete del eje: Cojinete de la manga Nota: Los datos típicos están sujetos a cambios sin notificación Información adicional: Los motores de las series PAS y PBS proporcionan a los usuarios una elección de ángulos de paso de 7,5° o 15°, rotores estándar o de alto par y una elección de placas de montaje. Se pueden especificar voltajes distintos a los mostrados, así como bobinados bipolares de 2 fases. Notas: - Los cojinetes de manga son estándar. - La placa de montaje cuadrada es estándar, se puede especificar una placa en forma de diamante.

---
