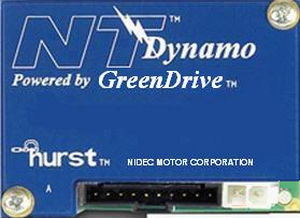

Controlador de velocidad DC GreenDrive™

brushlessanalógicocon entradas analógicas

GreenDrive™ Especificaciones de control de DC sin escobillas de 12-48 Vcc: Voltaje: 12-45Vdc para métodos de control analógico y PWM 12-48 Vcc con salida a la sala Modos de operación: Externo, velocidad de bucle abierto, velocidad de bucle cerrado, Par (bucle abierto), velocidad preestablecida Métodos de control: Análogo, PWM, PWM y Dirección Nota: Estos métodos de control están disponibles con o sin una fuente de alimentación interna de 5Vdc. Opciones del codificador: 100, 250, 256 con índice, 400, 1000 líneas disponibles Protección: Límite de corriente Bajo voltaje Diseño integral: - Encaja en la parte trasera de nuestros motores de corriente continua sin escobillas HST23 y Dynamo Información adicional: Flexible - fiable - y asequible Externo- El Módulo de Control Externo (tarjeta de conmutación) simplifica la conexión de un accionamiento de motor externo al motor Dynamo proporcionando al usuario un conjunto estándar de señales de sala, numerosas opciones de codificador y un conector de alta corriente para los bobinados de fase del motor. El módulo es compatible con los accionamientos de motor externos que utilizan una fuente de alimentación de 10 a 48Vdc. El módulo de control externo proporciona un sistema estándar para la detección de la posición del rotor que requieren la mayoría de los motores sin escobillas. Tres dispositivos de pasillo separados 120 grados eléctricos, detectan un disco magnético que está sincronizado con el rotor del motor. Las señales hall pueden utilizarse para proporcionar una económica retroalimentación de velocidad al accionamiento del motor o, para un control más preciso, se dispone de una amplia gama de opciones de codificador de cuadratura integral de dos canales. La naturaleza de cuadratura de un codificador permite al usuario determinar la dirección de rotación del motor así como la velocidad. Analógico - El control de motor de lazo abierto analógico convierte el voltaje de entrada de CC en formas de onda trifásicas.
