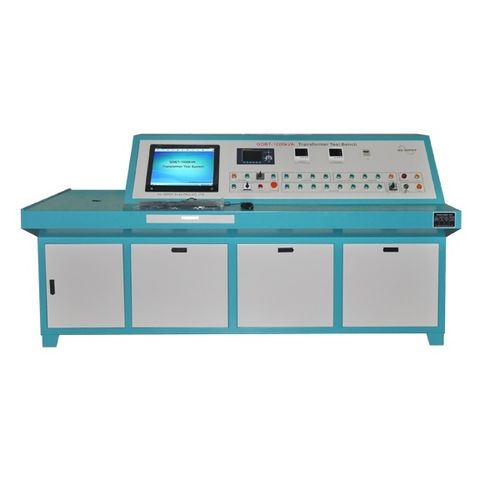

Banco de ensayo eléctrico GDBT-1000kVA

manualde transformadores

Banco de pruebas de transformadores GDBT-1000kVA Objeto de la prueba: 22.Transformadores monofásicos de 9kV y transformadores especiales, tensión y corriente de carga: AC 0-650V/78A, AC 0-1200V/29A, AC 0-2400V/14.6A La impedancia del transformador probado está dentro del 7%, el lado HV es 23kV, 11kV, 6kV. El lado de BT es de 0,05kV-2,4kV. Este banco de pruebas puede realizar las siguientes pruebas 1. Prueba en vacío, incluyendo la pérdida en vacío, el porcentaje de la corriente en vacío con respecto a la corriente nominal. 2. Prueba de carga que incluye la pérdida de carga, el porcentaje de tensión de impedancia, la conversión automática de temperatura y la prueba de pérdida de carga por debajo del 30% o por encima de la corriente máxima. 3. Prueba de tensión inducida. Características 1. Registro manual de los datos de las pruebas y almacenamiento en la base de datos. 2. Los datos de la prueba en vacío se pueden corregir por forma de onda y tensión nominal automáticamente. 3. Los datos de la prueba de carga pueden ser corregidos por la temperatura (75℃, 100℃, 120℃, 145℃) y la corriente nominal. 4. En la prueba sin carga, se puede controlar la tensión del lado de BT. 5. En la prueba en carga, se puede monitorizar la corriente del lado de AT. 6. Todas las funciones y procesos de prueba pueden seleccionarse y controlarse mediante los botones del panel frontal. 7. Todos los resultados de las pruebas se corrigen de acuerdo con los requisitos de GB1094, IEC60076 o ANSI C57. 8. El procedimiento de prueba se puede realizar mediante un software de PC. 9. Todos los datos se pueden almacenar e imprimir. 10. Con funciones de protección de cero, protección de sobrecorriente y protección de sobretensión. 11. Conmutación automática del rango CT/PT. 12. El banco de pruebas controlará completamente todo el circuito de bucle y supervisará la medición. 13. Sistema de alarma de seguridad
