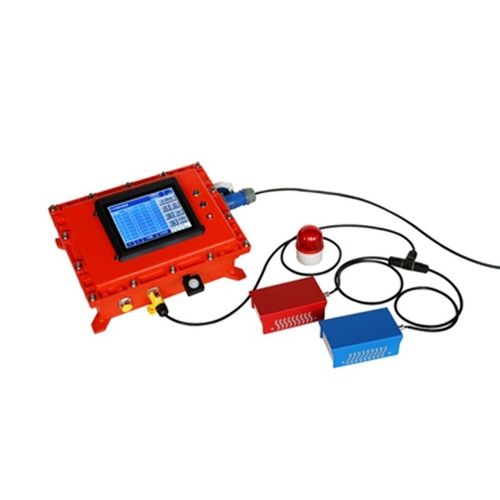

Aparato de vigilancia de densidad GD8000C

para la detección de fugasSF6

GD8000C Sistema de monitorización de fugas de gas SF6 en línea Información general El sistema cuantitativo de alarma de fugas se utiliza principalmente en la sala de conmutación de SF6 de 35kV y en la sala GIS de 110kV, 220kV y 500kV de la subestación para supervisar la fuga de gas SF6 en el entorno de la sala de equipos eléctricos combinados de SF6 y el contenido de oxígeno en el aire en tiempo real. Cuando hay fugas de gas SF6, la densidad del gas SF6 es más de 5 veces la del aire, que se acumula en el espacio inferior y provoca una deficiencia local de oxígeno, causando accidentes importantes. El sistema de supervisión en línea de la alarma de fuga de gas SF6 GD8000C utiliza varios conjuntos de nuevos sensores de SF6-O2 importados de alta sensibilidad, sensores de temperatura y sensores de humedad. Cuando las concentraciones interiores de SF6 y O2 cambian ligeramente, los sensores pueden responder a estos cambios inmediatamente, incluso si la concentración de SF6 es de 10ppmv puede ser monitoreada efectivamente. El cambio de concentración monitorizado por el sensor se convierte en una señal digital de comunicación RS485 por el transmisor, el módulo A/D, el módulo de comunicación RS485 y el microordenador de un solo chip, y la señal se envía al controlador principal a través del bus RS485 in situ, y el controlador principal realiza el proceso y el almacenamiento de los datos, juzga si hay que dar la alarma y la comunicación remota.
