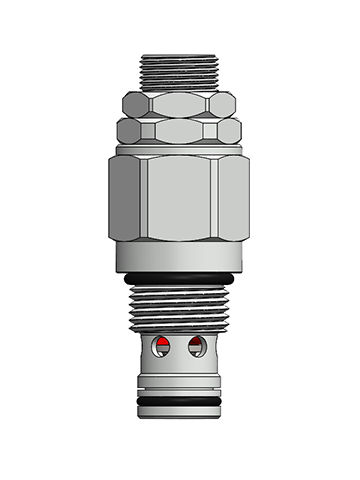

Válvula de alivio compacto HRV09-P0

de roscahidráulicoestándar

Válvula de alivio hidráulica de acción directa, tipo cartucho, enroscable, que se aplica como dispositivo limitador de presión en circuitos hidráulicos que requieren una respuesta rápida y una histéresis baja. Funcionamiento La HRV09-P0 bloquea el flujo de ①a② hasta que se aplica una presión suficiente en ① en ➀ para forzar al obturador a salir de su asiento. El HRV09-P0 responde rápidamente a los cambios de carga en circuitos hidráulicos típicos que requieren bajas fugas internas. *Nota: La contrapresión en ② aumentará la presión piloto requerida en ① para cambiar, en una proporción de 1:1. El RV08-0 puede utilizarse en aplicaciones de alivio cruzado (contrapresión en ②) con el uso de la opción de junta de anillo de respaldo doble "C". Características Respuesta rápida y suave a los cambios de presión. Los topes positivos evitan que los muelles se solidifiquen. Tamaño compacto. Los ajustes no pueden retirarse de la válvula. Cavidad común en la industria. Obturador y jaula endurecidos para una larga vida útil. Estructura única del obturador diseñada para mejorar la estabilidad de la presión. Presión de restablecimiento: Nominal 80% de la presión de fisura Rangos de resorte estándar: Valor predeterminado de fábrica: 50% de la presión nominal Filtración: Valor nominal máx.: 10 um (NAS 8), ISO4406 19/17/14 Fluido: De base mineral o sintética con propiedades lubricantes a viscosidades de 7,4~420 cSt (50-2000 ssu) Instalación: Sin restricciones Cavidad: VC09-2 Herramienta de cavidad: T/H09-2-RC-T-G (Desbaste), T/H09-2-FM-T-G (Acabado) Kit de asiento: SK09-2N -B
