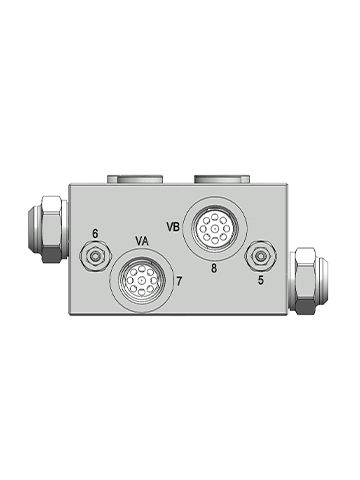

Válvula hidráulica RF6540

de control de caudalpara actuadorde reducción

Las válvulas de control de caudal de doble presión compensada pueden proporcionar compensación de presión y control de caudal en dos líneas, con el caudal controlado en prioridad. Ideales para diversas aplicaciones en las que se requiere un control de velocidad compensado por presión de un actuador en ambas direcciones. Estos controles ofrecen control de caudal de contador en prioridad con protección de alivio en ambas direcciones. Diseñados para aceptar un caudal de entrada elevado, un limitador de caudal con compensador de presión limitan el caudal prioritario máximo suministrado al actuador independientemente de las variaciones de carga. El exceso de caudal se devuelve al depósito a través de la línea opuesta. Una válvula de alivio que detecta cada salida prioritaria y descarga a la línea opuesta proporciona protección de alivio al sistema. Las válvulas antirretorno situadas a cada lado del circuito permiten que el caudal de retorno del actuador vuelva al depósito con pérdidas mínimas. Las válvulas pueden aplicarse en maquinaria y equipos agrícolas y de ingeniería。 FUNCIONAMIENTO Y CARACTERÍSTICAS En la condición estable, cuando el flujo entra desde el puerto de aceite VA (VB) a través del puerto de aceite MA (MB) al actuador, y el exceso de flujo volverá al tanque de aceite a través de la válvula de retención a través del puerto de aceite VB (VA). Cuando la presión de salida MA (MB) aumenta, la presión de entrada de la válvula de mariposa aumenta, y el espacio de la válvula de alivio también aumenta, derivando así el exceso de flujo y reduciendo la presión del puerto MA (MB). Cuando la presión de salida MA (MB) disminuye, la presión de entrada de la válvula de mariposa disminuye, y el espacio de la válvula de alivio también disminuye, por lo que para reducir el flujo de la derivación hasta que se cierre, aumentar la presión de puerto MA (MB)
