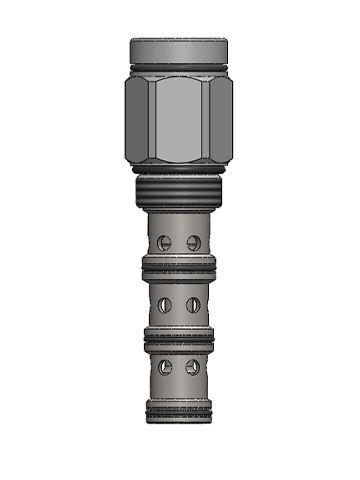

Distribuidor hidráulico de cajón PD16-2340-35

de control asistidode 3 víascompacto

Válvula direccional hidráulica de 3 vías, roscada, de tipo cartucho, pilotada, de carrete, de aire a aire, para circuitos de 3 vías que requieren actuación piloto remota. Funcionamiento En punto muerto (sin pilotar), la PD16-2340 permite el flujo de ③ a ② bidireccionalmente, mientras que el flujo se bloquea en ④. La cámara de resorte vent-aire, que es internamente junta tórica sellada de las vías de flujo del cartucho . A la señal del piloto remoto en ① , la válvula se desplaza para abrirse de ③ a ④ , mientras bloquea el flujo en ②. Dado que la cámara del muelle está sellada por aire y junta tórica, el cartucho puede presurizarse completamente en cualquier puerto sin afectar a la presión de pilotaje requerida, la presión de pilotaje no se vería afectada por la presión de ④ . Características Carrete y jaula endurecidos para una larga vida útil. Compacto y conveniente. Cavidad general industrial. Gama de resortes de polarización disponibles. Caudal máx. Caudal: Ver tabla de rendimiento Volumen de aceite necesario para el cambio completo: 2,6 ml (0,16 cu.in.) Fuga interna: 42 ml/min (2.56 cu.in./min) máx. a 350 bar (5000 psi) Par de instalación: 61-67 Nm (45-50 ft.lbs) Fluido: De base mineral o sintética con propiedades lubricantes a viscosidades de 7,4~420 cSt (50-2000 ssu) Instalación: Sin restricciones Cavidad: V16-4 Herramienta de cavidad: T/H16-4RC-T-G (Desbaste), T/H16-4FM-T-G (Acabado)
