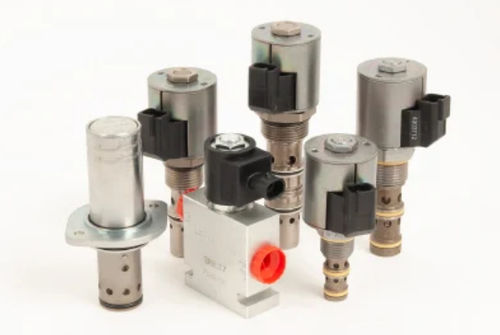

Válvula de cartucho FRRV12-41F

hidráulicade regulaciónregulador de caudal

REGULADOR DE FLUJO PRIORITARIO CON VÁLVULA DE ALIVIO INCORPORADA PATENTE ESTADOUNIDENSE Nº 7.063.100 La Frrv12-41f/x es una válvula combinada enroscable de tipo cartucho. Incluye un regulador de flujo de tipo prioritario, compensado por presión, no ajustable y una válvula de alivio de presión Funcionamiento Con la entrada en el puerto 1, mantiene un caudal constante desde el puerto 3 independientemente de los cambios de presión de la carga en el puerto prioritario 3 o en el puerto de derivación 2. Cuando la carga en la línea prioritaria supera el valor preestablecido, la válvula alivia la presión hacia el puerto 4 Características Dos funciones de la válvula en una cavidad común en la industria. Los ajustes no pueden ser retirados de la válvula. Los ajustes de la válvula de alivio impiden que el resorte de la válvula de alivio se vuelva sólido. Respuesta silenciosa y modulada. Piezas endurecidas para una larga vida útil. Fluidos: Fluido hidráulico de base mineral o sintético con propiedades lubricantes Rango de viscosidad del fluido: 7.4 a 420 cSt Nivel máximo de contaminación de funcionamiento: 18/16/13 según ISO 4406 Peso de la unidad: 0.43 kg (0.95 lb) Frrv12-41f/a 0.45 kg (1.00 lb) Frrv12-41f/b 0.48 kg (1.05 lb) Frrv12-41f/c 0.42 kg (0.92 lb) Frrv12-41f/f 0.42 kg (0.92 lb) Frrv12-41f/h 0.48 kg (1.05 lb) Frrv12-41f/l Superficie interna mojada 379.9 cm² (58.88 in²) Materiales Cartucho: Peso: de 0,43 a 0,48 kg. (0,95 a 1,05 lbs.) dependiendo de la opción seleccionada; Acero con superficies de trabajo endurecidas. Superficies expuestas cincadas; juntas tóricas de Buna N y respaldos de elastómero de poliéster de serie. Pomos y tapas de aluminio anodizado. Cuerpo con puerto estándar: Peso: 1,5 kg. (3,3 lbs.); aleación de aluminio 6061 T6 anodizado de alta resistencia, con una presión nominal de 207 bar (3000 psi); cuerpos de hierro dúctil disponibles; las dimensiones pueden variar. Para los detalles de la opción de ajuste de la presión, consulte las opciones de ajuste
