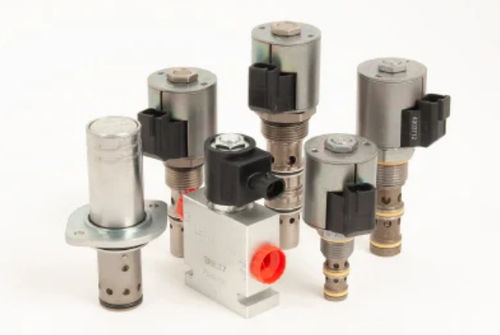

Válvula de cartucho HSPEC10-34

hidráulicade control de caudalde regulación de caudal

VÁLVULA ELECTROMAGNÉTICA DE CONTROL DE FLUJO PROPORCIONAL, DE ASIENTO, NORMALMENTE CERRADA, COMPENSADA POR PRESIÓN La HSPEC10-34X es una válvula de cartucho hidráulica de alta presión, accionada por solenoide proporcional, de tipo restrictivo, compensada por presión, de control de flujo normalmente cerrado, con características de amortiguación y retención de carga incorporadas. Funcionamiento Con la entrada en el puerto 3, la válvula regulará el flujo de salida del puerto 2, independientemente de la presión de carga, con un caudal proporcional a la corriente aplicada al solenoide. El puerto 1 debe estar conectado al puerto 3 para proporcionar la función de detección de carga para el compensador. Cuando está desenergizada, la válvula bloquea el flujo del puerto 3 al puerto 2 mientras permite el flujo libre en la dirección opuesta. Nota: No utilice un disco de orificio con este producto. Características Cavidad común en la industria. Bobinas de servicio continuo. Requiere menos espacio en el colector. Construcción eficiente de armadura húmeda. Bobinas E opcionales resistentes al agua con un grado de protección de hasta IP69K. Tubo de solenoide patentado de alta resistencia Todas las válvulas HyPerformance™ se prueban según los rigurosos estándares de la especificación T2.6.1 de la NFPA y se prueban con un nivel de verificación del 90% y una garantía del 99% Fluidos: Fluido hidráulico de base mineral o sintético con propiedades lubricantes Rango de viscosidad del fluido: 7.4 a 420 cSt Nivel máximo de contaminación de funcionamiento: 18/16/13 según ISO 4406 Peso de la unidad: 0.19 kg (0.43 lb) HSPEC10-34 sin bobina y tuerca 0.20 kg (0.45 lb) HSPEC10-34T sin bobina ni tuerca Superficie húmeda interna: 186.8 cm² (28.95 in²) HSPEC10-34 191.2 cm² (29.64 in²) HSPEC10-34T Cavidad: HVC10-3 cavidades de 3 vías de tamaño 10 Par de instalación del cartucho:
