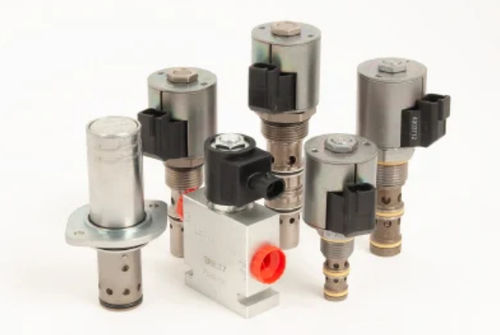

Válvula de cartucho HSPEC12-34

hidráulicade control de caudalde regulación de caudal

VÁLVULA DE CONTROL DE FLUJO PROPORCIONAL DE SOLENOIDE, NORMALMENTE CERRADA, COMPENSADA POR PRESIÓN La hspec12-34xx es una válvula de cartucho hidráulica de alta presión, accionada por solenoide proporcional, de tipo restrictivo, compensada por presión, de control de flujo normalmente cerrado, con características de amortiguación y retención de carga incorporadas. Funcionamiento Con la entrada en el puerto 3, la válvula regulará el flujo de salida del puerto 2, independientemente de la presión de carga, con un caudal proporcional a la corriente aplicada al solenoide. El puerto 1 debe estar conectado al puerto 3 para proporcionar la función de detección de carga para el compensador. Cuando está desenergizada, la válvula bloquea el flujo del puerto 3 al puerto 2 mientras permite el flujo libre en la dirección opuesta. Características Cavidad común en la industria. Bobinas de servicio continuo. Requiere menos espacio en el colector. Construcción eficiente de armadura húmeda. Bobinas E opcionales resistentes al agua con un grado de protección de hasta IP69K. Tubo de solenoide patentado de alta resistencia Todas las válvulas HyPerformance™ se prueban según los rigurosos estándares de la especificación T2.6.1 de la NFPA y se prueban con un nivel de verificación del 90% y una garantía del 99% Fluidos: Fluido hidráulico de base mineral o sintético con propiedades lubricantes Rango de viscosidad del fluido: 7.4 a 420 cSt Nivel máximo de contaminación de funcionamiento: 18/16/13 según ISO 4406 Peso de la unidad: 0.32 kg (0.70 lb) Sin bobina y tuerca HSPEC12-34 HSPEC12-34A 0.33 kg (0.72 lb) HSPEC12-34T hspec12-34at Superficie húmeda interna 313.4 cm² (48.57 in²) HSPEC12-34, HSPEC12-34A 317.8 cm² (49.26 in²) Hspec12-34t, hspec12-34at Nota: Con bobina de la serie e de tamaño 10 Corriente de control máxima 1300 mA Bobina 12 V 650 mA Bobina 24 V Corriente de umbral: 200 a 550 mA Bobina 12 V 100 a 275 mA Bobina 24 V Frecuencia Dither PWM: 100 a 200 Hz
