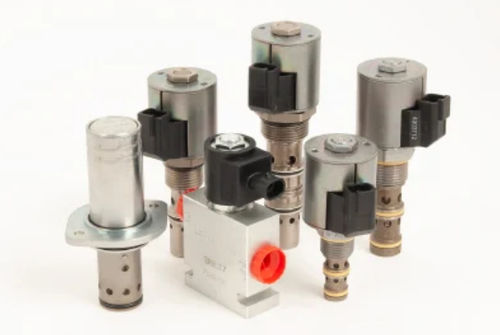

Válvula de cartucho RVCV56-20

hidráulicade roscade asiento

VÁLVULA DE ALIVIO CON VÁLVULA DE RETENCIÓN ANTICAVITACIÓN, ASIENTO DE ACCIÓN DIRECTA La RVCV56-20X es una válvula de alivio de cartucho de acción directa con válvula de retención de flujo inverso. Funcionamiento Este dispositivo está pensado para su uso como limitador y regulador de presión en circuitos hidráulicos exigentes que requieren una respuesta rápida, baja histéresis, baja fuga, anulación de baja presión y características de flujo libre inverso. El RVCV56-20X bloquea el flujo del puerto 1 al puerto 2 hasta que una presión suficiente en el puerto 1 desplaza el obturador del asiento. El flujo de alivio se descarga en el puerto 2. El flujo inverso se produce de la conexión 2 a la conexión 1 cuando la presión diferencial entre la conexión 2 y la conexión 1 supera el valor del muelle de comprobación. Características Presión máxima de 420,6 bar (6100 psi) en la conexión 1. Los ajustes no pueden ser retirados de la válvula. Los ajustes impiden que los muelles se vuelvan sólidos. Bobina y jaula endurecidas para una larga vida útil. Respuesta rápida y suave a los aumentos de presión. Fluidos: De base mineral o sintética con propiedades lubricantes Rango de viscosidad del fluido: 7.4 a 420 cSt Nivel máximo de contaminación de funcionamiento: 18/16/13 según ISO 4406 Peso de la unidad: 0.58 kg (1.28 lb) A 0.60 kg (1.33 lb) B 0.62 kg (1.36 lb) C l 0.56 kg (1.24 lb) F h Superficie interna mojada: 0.68 cm² (48.2 in²) A b c l 0.68 cm² (46.2 in²) F h Cavidad: VC16-2 variación 'a' (recomendada para caudales superiores) cavidades de tamaño 16 y 2 vías Par de instalación del cartucho: 199 a 207,4 N-m (147 a 153 ft-lb) Restricción de orientación: Ninguna
